Invecchiamento e inefficienza dell'attrezzatura
Attrezzatura obsoleta con una durata di servizio superiore a 8-10 anni
Perdita di efficienza dovuta all'usura dei componenti di trasmissione meccanica
Sistemi di controllo obsoleti che non riescono a gestire accuratamente il consumo di energia
Impostazioni di parametri di lavorazione improprie
Velocità di taglio non corrispondente, velocità di avanzamento e profondità del taglio
Tempo di minimizzazione eccessivo e tempo di lavorazione a bassa efficace
Funzionamento continuo a pieno potere del sistema di raffreddamento
Sistema motorio inefficiente
I motori asincroni generali hanno un'efficienza di soli 75-85%
Impostazioni dei parametri inverter impropri
Scarsa corrispondenza del carico motorio
Scasso di energia nei sistemi ausiliari
Perdite del sistema idraulico e impostazioni di pressione eccessiva
Uso eccessivo di sistemi di raffreddamento e lubrificazione
Progettazione di sistemi di illuminazione e ventilazione impropria
Cattiva gestione della produzione
Tempo inattivo eccessivo quando l'attrezzatura è inattiva
Rotte di processo di lavorazione non ottimali
Mancanza di sistemi di monitoraggio e analisi del consumo di energia
Piano di aggiornamento e retrofit dell'attrezzatura
| Progetto di ristrutturazione | Risparmio energetico | Periodo di rimborso |
| Sostituzione del motore sincrono a magnete permanente ad alta efficienza | Risparmio energetico del 15-25% | 1,5-2 anni |
| Installazione del sistema di controllo della conversione di frequenza intelligente | Risparmio energetico del 10-15% | 1-1,5 anni |
| Aggiornamento alla guida a rulli ad alta precisione | 5-8% di risparmio energetico | 2-3 anni |
| Installazione del sistema di monitoraggio dell'energia | 8-12% di risparmio energetico indiretto | 0,5-1 anni |
Strategia di ottimizzazione del processo di elaborazione
(1) Ottimizzazione dei parametri di taglio
Utilizzare la tecnologia di taglio ad alta velocità per migliorare la velocità di rimozione dei materiali
Usa il software CAM per ottimizzare il percorso degli strumenti
Implementazione di taglio a secco o tecnologia di lubrificazione minima
(2) Ottimizzazione della pianificazione della produzione
Organizzare razionalmente la sequenza di elaborazione per ridurre al minimo le apparecchiature
Processo batch parti simili per ridurre il tempo di cambio dello strumento
Implementare la manutenzione preventiva per evitare tempi di inattività improvvisi
Sistema ausiliario Misure di risparmio energetico
(1) Modifica del sistema di raffreddamento
Installare la pompa di raffreddamento controllata a frequenza variabile
Utilizzare un sistema di controllo della temperatura intelligente
Utilizzare dispositivo filtro refrigerante ad alta efficienza
(2) Ottimizzazione del sistema idraulico
Utilizzare il servo motore per guidare la pompa idraulica
Implementa il controllo della corrispondenza della pressione
Controllare regolarmente la tenuta della pipeline
Considerazioni per l'implementazione di lavori di ristrutturazione del risparmio energetico
Le valutazioni preliminari sono cruciali
Condurre un audit energetico dettagliato
Identifica i punti chiave del consumo di energia
Calcola il ritorno sugli investimenti
Strategia di implementazione passo-passo
Inizia prima con il software facile e quindi difficile, quindi hardware
Pionieristico prima, quindi ridimensionando
Stabilire una base di base per il risparmio energetico
Monitoraggio e miglioramento continuo
Analizzare regolarmente i dati sul consumo di energia
Stabilire metriche per le prestazioni di risparmio energetico
Ottimizzare continuamente le tecniche di elaborazione

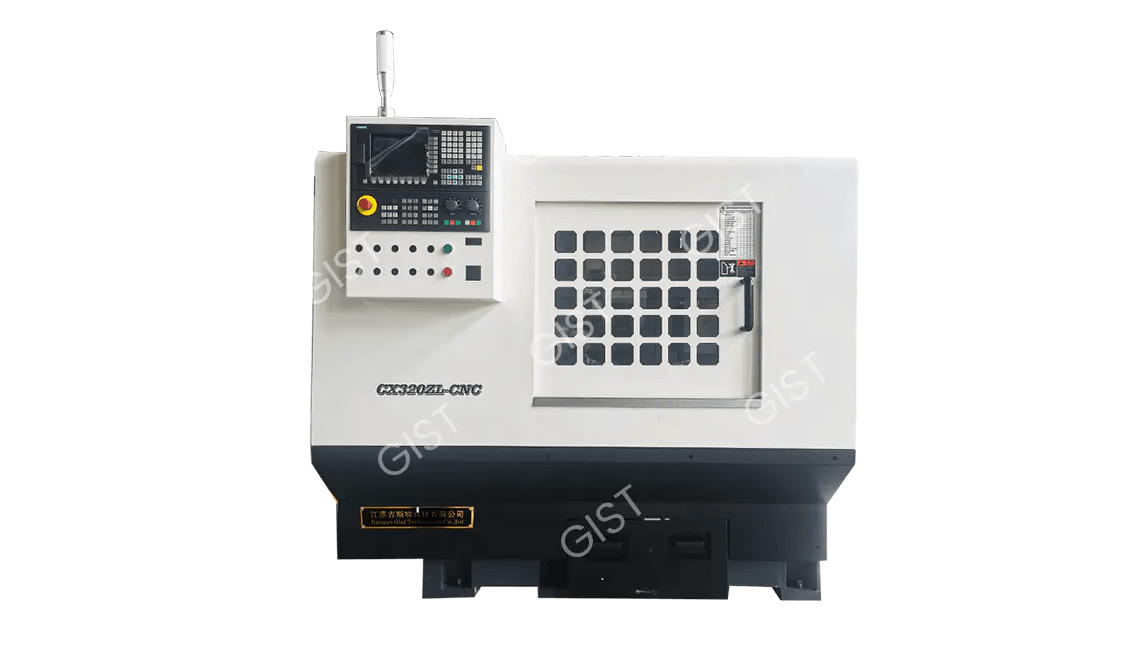

I torni CNC (tornio di controllo numerico del computer) sono moderne apparecchiature di elaborazione che utilizzano segnali digitali per controllare il movimento della macchina utensile e i processi di lavorazione. Svolgono un ruolo insostituibile nel settore manifatturiero:
Machine di parti di precisione: sono in grado di lavorare con precisione varie parti rotanti come alberi, dischi e maniche, raggiungendo l'accuratezza dimensionale di IT6-IT7 e la rugosità superficiale di RA0,8-1,6 μm.
MACCHINAZIONE DELLA FORMA COMPLETA: attraverso il collegamento multi-assi, possono macchina a strapi di superfici curve complesse, topi, fili (compresi i fili multi-start) e contorni a forma speciale, forme difficili da raggiungere sui torni tradizionali.
Assicurazione sulla produzione di massa: attraverso il controllo del programma, ottengono un'elevata coerenza nel processo di lavorazione, rendendoli particolarmente adatti per la produzione standardizzata di parti su larga scala e ad alta precisione.
Fondamento per la produzione automatizzata: come componente chiave dei sistemi di produzione flessibili (FMS) e delle linee di produzione automatizzate, consentono il funzionamento di collaborazione con altre attrezzature.
( 1 ) Alta precisione e alta ripetibilità
Usando un'unità a vite a sfera, l'accuratezza del posizionamento può raggiungere ± 0,005 mm.
Un sistema di controllo a circuito chiuso compensa gli errori in tempo reale.
La ripetibilità di lavorazione raggiunge fino al 99,9%, riducendo l'errore umano.
( 2 ) Efficienza di lavorazione significativamente migliorata
Parametri di taglio ottimizzati:
La velocità del mandrino può raggiungere oltre 8000 giri / min (rispetto a 2000 giri / min per i torni tradizionali).
La velocità di trasporto rapida supera i 30 m/min.
Tempo ausiliario ridotto:
Il tempo di cambio automatico dello strumento è di 1-3 secondi.
Le chiamate del programma istantanee sono completate.
L'efficienza di lavorazione è 3-5 volte superiore a quella dei torni ordinari.
( 3 ) Lavorazione flessibile
L'elaborazione di diverse parti può essere elaborata modificando i programmi.
Una singola macchina può completare più processi come la svolta, la perforazione e il tocco.
Passa rapidamente da un tipo di prodotto, adattandosi alla produzione di piccole dimensioni di più varietà.
(4) Operazione intelligente
Dotato di impostazioni automatiche dello strumento, compensazione dello strumento e funzioni di diagnosi dei guasti.
Un'interfaccia di programmazione grafica semplifica il funzionamento.
Archiviazione di centinaia di file. Un singolo programma di lavorazione può essere richiamato in qualsiasi momento.
( 5 ) Controllabilità di qualità
Monitoraggio in tempo reale del processo di lavorazione
Rilevamento automatico e compensazione dell'usura degli utensili
I dati di elaborazione sono tracciabili per una facile gestione della qualità
( 1 ) Struttura meccanica
Letto ad alta rigidità:
Fatto di ghisa meehanite o cemento resina
Struttura delle costole ottimizzata per una migliore resistenza alle vibrazioni
Sistema di guida di precisione:
Guide a rulli lineari o guide scorrevoli
La struttura precaricata elimina il contraccolpo
Fuso ad alte prestazioni:
Cuscinetti in ceramica o cuscinetti idrostatici
Il sistema di raffreddamento a temperatura costante controlla la deformazione termica
( 2 ) Caratteristiche del sistema di controllo
Controllo del collegamento multi-asse:
Configurazione standard: assi X e Z, assi C e Y opzionali
Abilita le operazioni di fresatura e tornitura
Moduli di funzione intelligenti:
Gestione della vita degli strumenti
Controllo adattivo
Sistema di protezione da collisione
( 3 ) Caratteristiche del sistema degli strumenti
Torretta standard VDI/BMT
Supporta gli strumenti dal vivo (funzioni di macinazione e perforazione)
Meccanismo di cambio di strumento rapido
Sistema di raffreddamento ad alta pressione (opzionale)
| Elementi di confronto | Tornio CNC | Tornio tradizionale |
| Precisione di lavorazione | ± 0,005 mm | ± 0,05 mm |
| Parti complesse | Machinabile | Difficile da machin |
| Tempo di cambio | 10-30 minuti | 2-4 ore |
| Requisiti operativi | Competenze di programmazione richieste | Dipende dall'esperienza del tecnico |
| Costo del lavoro | Una persona può gestire più macchine | Una persona gestisce una macchina |
| Adatto per la produzione batch | Produzione da singola a grande batch | Piccola produzione di lotti |
Scenari di applicazione tipici
Riduzione della dipendenza del lavoro
Un operatore può gestire più macchine, riducendo i costi del lavoro.
La necessità di tecnici qualificati è ridotta, consentendo ai nuovi operatori di operare con una formazione minima.
Risparmio materiale ed energetico
I parametri di taglio ottimizzati riducono i tassi di rottami (dal 5% allo 0,5%).
I mandrini elettrici ad alta efficienza utilizzano l'energia dal 20% al 30% in meno rispetto ai motori tradizionali.
Vita degli strumenti più lunga
Parametri di taglio intelligenti ad alta pressione Il liquido di raffreddamento ad alta pressione aumenta la durata dello strumento dal 50% al 100%.
La frequenza di modifica dello strumento ridotta riduce i costi dello strumento.
Come attrezzatura di lavorazione di precisione, i torni CNC sono destinati ad incontrare vari problemi durante l'uso. Comprendere questi problemi e le loro soluzioni è fondamentale per garantire la qualità della lavorazione e migliorare l'efficienza della produzione.
Sintomi: le dimensioni della parte dopo la lavorazione sono al di fuori della gamma di tolleranza
Analisi causa:
Impostazioni dei parametri di compensazione degli strumenti errati
Borckhash della macchina eccessiva
Deformazione del pezzo durante il blocco
Deformazione termica causata da fluttuazioni di temperatura
Soluzioni:
Controllare e compensare regolarmente il contraccolpo
Usa un sistema di dispositivo più stabile
Controllare la temperatura ambiente dell'officina (preferibilmente 20 ± 2 ° C)
Preriscalda la macchina utensile prima di lavorare (per almeno 30 minuti)
Sintomi: ovalizzazione o rastremazione su parti cilindriche
Analisi causa:
RUROUT RADIALE FANDRO Eccessivo
Disallineamento centrale e mandrino
Forze di taglio eccessive che portano alla deformazione
Usura utensile irregolare
Soluzioni:
Controllare e regolare la precisione del mandrino (il runout dovrebbe essere ≤ 0,005 mm)
Ricalibrare coassialità centrale
Ottimizza i parametri di taglio (ridurre l'alimentazione o la profondità del taglio)
Sostituisci regolarmente gli strumenti e implementa la compensazione dell'usura degli strumenti
Sintomi: evidenti segni di utensile o segni di chiacchiere sulla superficie lavorata
Analisi causa:
Parametri di taglio impropri (velocità troppo bassa o alimentazione troppo alta)
Geometria degli strumenti impropri
Rigidità insufficiente della macchina utensile che causa vibrazioni
Raffreddamento e lubrificazione inadeguati
Soluzioni:
Aumenta la velocità di taglio (150-300 m/min consigliato per gli strumenti in carburo)
Utilizzare un angolo di rastrello affilato e un raggio del naso utensile appropriato
Ispezionare e serrare tutte le parti in movimento
Garantire un flusso e una pressione adeguati del liquido di raffreddamento
Sintomi: scolorimento o uno strato indurito sulla superficie lavorata
Analisi causa:
Temperatura di taglio eccessiva
Grave usura degli utensili
Concentrazione del refrigerante insufficiente
Tasso di alimentazione insufficiente che porta ad un aumento dell'attrito
Soluzioni:
Sostituisci prontamente gli strumenti usurati
Aumenta la concentrazione del refrigerante (5-10% raccomandato)
Aumentare adeguatamente la velocità di avanzamento (evitare meno di 0,05 mm/min)
Utilizzare un sistema di refrigerante ad alta pressione (pressione ≥ 7 MPa)
Sintomi: vibrazione del mandrino, rumore anormale o aumento della temperatura eccessiva
Analisi causa:
Cuscinetto o scarsa lubrificazione
Tensione della cintura irregolare
Squilibrio dinamico del mandrino
Guasto dell'unità motore
Soluzione:
Sostituire regolarmente cuscinetti del mandrino (consigliati 8000 ore)
Controllare e regolare la tensione della cinghia
Ricominciare
Controllare la corrente di uscita dell'unità per la stabilità
Sintomi: elevata resistenza al movimento, posizionamento impreciso o rumore anormale
Analisi causa:
Lubrificazione della guida guida insufficiente
Precarico a vite a sfera inefficace
Guardia di guida bloccato
Superficie di guida da guida usurata
Soluzione:
Assicurarsi che il sistema di lubrificazione automatica funzioni correttamente (portata dell'olio 0,1-0,3 ml/min)
Leggi il precarico della vite
Pulire le patatine dalla protezione della guida guida
Usura grave richiede la sostituzione del gruppo guida guida
Codici di allarme comuni:
Alarmante sovraccarico (AL.10)
ECCODER ERRO (AL.16)
Allarme di sovratensione (AL.30)
Metodi di gestione:
Verificare la presenza di un carico meccanico eccessivo
Verificare la presenza di cavi encoder sciolti
Misura per la tensione della griglia stabile (380 V ± 10%)
Sostituire il servomo, se necessario
Sintomo: il sistema non risponde o riavvia automaticamente
Analisi causa:
Surriscaldamento del sistema
Interferenza dell'alimentazione
Conflitto software
Memoria insufficiente
Soluzioni:
Controlla la corretta operazione della ventola di raffreddamento
Installa un regolatore di tensione e filtro
Programmi regolarmente chiari inutili
Eseguire il backup del sistema e ripristinare
Tipi di usura:
Usura del fianco (sostituire se vb> 0,3 mm)
Abbigliamento da culla
Scherzo della punta dell'utensile
Misure preventive:
Selezionare Materiale dello strumento appropriato (carburo/CBN/ceramica) per il materiale
Utilizzare parametri di taglio ottimizzati (consultare le raccomandazioni del produttore degli strumenti)
Garantire un raffreddamento e la lubrificazione adeguati
Evita il taglio intermittente
Cause principali:
Cambiamenti improvvisi nella forza di taglio (ad es. Stock irregolare)
Storcimento degli strumenti eccessivo
Punti duri nel pezzo
Errori del programma che portano a collisioni
Misure preventive:
Controlla lo stock prima di lavorare
Ridurre al minimo lo sporgenza degli strumenti (non più di 4 volte il diametro)
Usa un taglio incrementale (sgrossatura e finitura)
Usa il software di simulazione per verificare il programma
Errori comuni:
Forza di serraggio eccessiva che porta alla deformazione
Selezione impropria di dati di posizionamento
Mancata calibrare regolarmente l'apparecchio
Approccio corretto:
Usa una chiave di coppia per controllare la forza di bloccaggio (di solito 50-100 nm)
Aderire al principio dei dati uniformi
Controllare l'accuratezza del posizionamento del dispositivo mensile (≤ 0,01 mm)
Articoli di manutenzione chiave:
Sistema di lubrificazione: controllare il livello dell'olio e la qualità settimanale
Sistema di raffreddamento: sostituire il refrigerante e pulire il radiatore mensile
Sistema pneumatico: controlla il filtro e lo scarico quotidianamente
Sistema elettrico: controllare la tenuta del terminale trimestrale
Soluzione:
Utilizzare strumenti affilati (angolo di rastrello 12-15 °)
Aumenta la velocità di taglio (≥120 m/min)
Usa fluido da taglio contenente additivi per la pressione estrema
Evita la lavorazione a bassa velocità e ad alto feed
Misure preventive:
Usa gli strumenti PCD
Aumenta la velocità di taglio (3000-5000 giri / min)
Usa il fluido di taglio a base di cherosene
Mantenere una finitura di alta qualità sul viso del rastrello dello strumento
Quando si verificano problemi di lavorazione, si consiglia di seguire questi passaggi per la risoluzione dei problemi:
Conferma del fenomeno: registrare sintomi specifici (dimensioni, superficie, suono, ecc.)
Controllo dei parametri: verificare i parametri e le procedure di taglio di corrente
Controllo dell'utensile: misura l'usura degli strumenti
Condizioni della macchina: controllare l'accuratezza del movimento e la rigidità di ciascun asse
Analisi del processo: valutare la razionalità del percorso del processo
Conferma del materiale: controllare la coerenza del materiale del pezzo
Fattori ambientali: considera gli effetti della temperatura, dell'umidità e delle vibrazioni
| Articoli di manutenzione | Ciclo | Dettagli di ispezione |
| Precisione del mandrino | Mensile | RUROUT radiale, gioco assiale |
| Condizione di guida guida | Settimanale | Condizione di lubrificazione, usura |
| Posizionamento della torretta | Trimestrale | Ripetibilità |
| Sistema di raffreddamento | Mensile | Concentrazione, valore del pH, portata |
| Sistema elettrico | Semi-anno | Terminali, resistenza a terra |
Controlla prima di iniziare la macchina
Controllare il livello dell'olio idraulico (tenerlo nella posizione 2/3 della finestra dell'olio)
Conferma che la pressione dell'aria è stabile nell'intervallo di 0,4-0,6MPA
Controllare la lubrificazione delle guide di guida di ciascun asse (il film d'olio dovrebbe essere distribuito uniformemente)
Verificare la concentrazione del refrigerante (è raccomandato il 5-8%)
Monitoraggio durante il funzionamento
Monitorare il suono dell'operazione del mandrino (non ci dovrebbero essere vibrazioni e rumore anormali)
Osserva il movimento regolare di ogni asse (nessun creep o jitter)
Monitorare la temperatura del sistema (l'aumento della temperatura del mandrino non supera i 25 ℃)
Operazione prima di chiudere la macchina
Pulisci i chip sul banco da lavoro e sulla torretta (usa un pennello speciale)
Spostare ogni asse al centro della macchina utensile (per evitare la forza irregolare sui binari)
Controlla l'usura dello strumento e registralo (il valore VB non supera 0,3 mm)
(1) Manutenzione settimanale
Manutenzione del sistema di lubrificazione
Controllare il livello dell'olio della pompa di lubrificazione automatica (riempire l'olio di binario di guida ISO VG32)
Lubrificare manualmente la manica di coda (usa grasso a base di litio)
Pulisci l'interno della protezione della guida guida (soffio con aria compressa)
Manutenzione del sistema di raffreddamento
Pulire il filtro del liquido di raffreddamento (dimensione della mesh ≥100 mesh)
Controllare il valore del pH del refrigerante (mantienilo nell'intervallo 8,5-9.5)
Rimuovere i sedimenti dal serbatoio dell'acqua (l'asta magnetica assorbe i trucioli metallici)
(2) Manutenzione mensile
Ispezionare le parti meccaniche
Misurare il runout radiale del mandrino (≤0,005 mm)
Controllare il precarico della vite a sfera (spazio assiale ≤0,01 mm)
Verificare l'accuratezza del posizionamento della torretta (ripetizione di posizionamento ≤0,005 mm)
Ispezione del sistema elettrico
Serrare tutti i collegamenti del cavo (coppia 2-4n · m)
Controllare la resistenza al suolo (≤4Ω)
Pulisci il filtro dell'armadio di controllo elettrico (spurgo inverso con aria compressa)
(3) Manutenzione trimestrale
Manutenzione del sistema idraulico
Sostituire il filtro dell'olio idraulico (precisione di filtrazione 10μm)
Controllare la pressione idraulica (in conformità con il valore di calibrazione dell'attrezzatura)
Controllare la tenuta della tubazione (nessuna perdita)
Calibrazione di precisione
Interferometro laser per verificare l'accuratezza del posizionamento di ciascun asse (compensare il contraccolpo)
Barra a sfera per verificare l'errore di rotondità (≤0,015 mm)
Ripristina i parametri di compensazione dello strumento
Sistema del fuso
Sostituire il grasso del cuscinetto del mandrino ogni 2000 ore (livello NLGI 2
Controllare regolarmente la tensione della cinghia (deflessione ≤ 10 mm/100n).
Mantieni pulito il mandrino (utilizzare un bastoncino di manutenzione dedicato).
Sistema di guida
Controlla ogni giorno l'integrità del raschietto guida.
Applicare Guide Anti-Rust Oil Mensile (ore fuori servizio).
Regola il precarico guida ogni sei mesi.
Sistema della torretta
Controllare Wearly Wearly Wearly per la perno di localizzazione della torretta per utensili.
Pulisci il titolare del titolare mensile (pulire con etanolo).
Lubrificare il meccanismo di indicizzazione trimestrale (grasso di pressione estrema).
| Tipo di strumento | Articolo specifico | Applicazione |
| Strumento di pulizia | Set di pennelli in nylon | Pulizia del chip Guideway |
| Strumento di misurazione | Indicatore di composizione (0,01 mm) | Rilevamento del runout del mandrino |
| Strumento di lubrificazione | Gun di grasso manuale | REPRIZIONE GRASSO |
Mito 1: più lubrificazione è migliore
FATTO: la sovratubrazione comporterà un film olio spesso, che ridurrà l'accuratezza
Pratica corretta: lubrificare in base al volume dell'olio specificato nel manuale dell'attrezzatura (di solito 0,1 ml/min)
Mito 2: il refrigerante deve solo essere rifornito, non sostituito
Fatto: l'uso a lungo termine può allevare batteri e corrodere l'attrezzatura
Pratica corretta: sostituire completamente il refrigerante ogni tre mesi e aggiungere il biocidio settimanale
Mito 3: la deviazione di precisione è compensata solo attraverso le regolazioni del software
Fatto: l'usura meccanica deve essere riparata prima
Pratica corretta: ripara prima i componenti meccanici, quindi regola i parametri del software
Si consiglia di stabilire un file di manutenzione digitale per registrare quanto segue:
Dati di ispezione quotidiana (temperatura, pressione, condizioni anormali)
Informazioni sulla parte di sostituzione della manutenzione (marchio, modello, data di sostituzione)
Rapporto di test di precisione (con modello di strumento di prova)
Record di risoluzione dei problemi (sintomo, causa, soluzione)
Metodo di controllo: i torni CNC sono controllati da programmi per computer, mentre i torni convenzionali (torni manuali) si basano sull'operazione manuale.
Precisione di elaborazione: i torni CNC possono ottenere una precisione di ± 0,005 mm, mentre i torni convenzionali hanno generalmente una precisione di ± 0,05 mm.
Grado di automazione: i torni CNC possono cambiare automaticamente gli strumenti e regolare i parametri di taglio, mentre i torni convenzionali richiedono un funzionamento manuale.
Scenari di applicazione: i torni CNC sono adatti per la produzione complessa, ad alta precisione e di massa, mentre i torni convenzionali sono adatti per parti semplici e elaborazione a piccoli batch.
Usura meccanica: l'usura delle rotaie di guida e delle viti da piombo provoca un aumento dello spazio.
Usura dell'utensile: l'usura della punta dell'utensile o la scheggiatura influiscono sulla precisione dimensionale.
Deformazione termica: l'espansione termica della macchina utensile o del pezzo provoca errori.
Errori di programmazione: impostazioni dei parametri del codice improprio (come velocità di alimentazione eccessiva).
Problemi di serraggio: il pezzo non è bloccato o non è posizionato correttamente.
Soluzione:
Controllare e compensare regolarmente il contraccolpo.
Sostituisci prontamente gli strumenti usurati.
Controlla la temperatura ambiente e preriscalda la macchina prima di lavorare.
Ottimizzare il programma di lavorazione per garantire i parametri di taglio appropriati.
Possibili cause:
Parametri di taglio impropri (come alimentazione eccessiva o bassa velocità).
Lo sporgenza degli utensili è troppo lungo o manca di rigidità.
I cuscinetti del mandrino della macchina sono usurati o le guide di guida sono sciolte.
Il bloccamento del pezzo è instabile.
Soluzione:
Regola i parametri di taglio (aumenta la velocità, riduci l'alimentazione).
Accorciare l'estensione dello strumento (a non più di quattro volte il diametro del gambo dello strumento).
Ispezionare il mandrino e le guide di guida e sostituire i cuscinetti o regolare il precarico, se necessario.
Usa un dispositivo più stabile (come un mandrino idraulico).
Lubrificazione insufficiente: i cuscinetti del mandrino mancano di olio o il grasso è invecchiato.
Carico eccessivo: parametri di taglio eccessivi (come un'eccessiva profondità di taglio). Scarso raffreddamento: il sistema di raffreddamento del mandrino è difettoso o la dissipazione del calore è inadeguata.
Usura del cuscinetto: l'uso a lungo termine provoca un aumento del cuscinetto.
Soluzione:
Controllare il sistema di lubrificazione per garantire un flusso di olio adeguato.
Ottimizza i parametri di taglio per evitare il sovraccarico.
Pulire i canali di raffreddamento del mandrino per garantire una corretta dissipazione di calore.
Se il cuscinetto è danneggiato, sostituirlo e ricalibrare il mandrino.
Materiale del pezzo:
Acciaio: utensili in carburo o CBN.
Alluminio: strumenti PCD (diamante policristallino).
Acciaio inossidabile: carburo rivestito.
Tipo di elaborazione:
Rughing: utilizzare un angolo di rastrello elevato e un inserto forte.
Finitura: usa un tagliente affilato e un piccolo raggio del naso.
Tipo di supporto per utensili:
Turna esterna: utilizzare un titolare di strumenti standard ISO.
Macchinatura interna: utilizzare uno strumento noioso o uno strumento di svolta interno dedicato.
Possibili cause:
Carico meccanico eccessivo (ad es. Eccessiva forza di taglio).
Servo motore o guasto dell'unità.
Guida per guida/vite di piombo bloccato o scarsa lubrificazione.
Soluzione:
Controllare i parametri di taglio: ridurre la velocità di avanzamento o la profondità del taglio.
Risoluzione della resistenza meccanica:
Controllare i binari di guida e la vite di piombo per un funzionamento regolare.
Assicurarsi che il sistema di lubrificazione funzioni correttamente.
Ispezione elettrica:
Misurare la resistenza all'isolamento del motore.
Controllare i codici di allarme e sostituire se necessario.
Ottimizzare i parametri di taglio: evitare velocità basse e velocità di alimentazione elevate; Scegli la giusta velocità e velocità di avanzamento.
Assicurarsi un raffreddamento adeguato: utilizzare il liquido di raffreddamento ad alta pressione (specialmente quando si lavora in acciaio inossidabile e leghe di titanio).
Controllare l'usura regolarmente: sostituire gli strumenti se il valore VB supera 0,3 mm.
Evita il taglio interrotto: se necessario, utilizzare inserti con maggiore tenacità (ad esempio, quelli con chipbreaker).
Ogni giorno: pulire i chip e controllare la lubrificazione e il liquido di raffreddamento. Settimanale: pulire le rotaie di guida e controllare l'accuratezza del posizionamento della torretta.
Monthly: selezionare il runout del mandrino e il contraccolpo della vite di piombo.
Quarcolo: sostituire l'olio idraulico e pulire la polvere nell'armadio di controllo.
Utilizzare strumenti affilati: angolo di rastrello ≥ 12 ° e un piccolo raggio della punta dello strumento.
Aumentare la velocità di taglio a ≥ 120 m/min per ridurre l'indurimento del lavoro.
Utilizzare fluidi di taglio specializzati: contenere additivi a pressione estrema (come olio solforcato).
Evita il taglio a bassa velocità per evitare l'attacco del chip.
Intelligente: ottimizzazione basata sull'intelligenza artificiale di parametri di lavorazione e controllo adattivo.
Combinato: l'uso diffuso della fresatura e della rotazione e delle tecnologie di collegamento a cinque assi.
Manufattura verde: motori a risparmio energetico e tecnologia di taglio a secco.
Digitalizzazione: monitoraggio basato su cloud e applicazioni gemelle digitali.
Standard di sicurezza (garantendo la sicurezza personale e delle attrezzature)
Richiesto: occhiali di sicurezza, tappi per le orecchie da cancellazione del rumore, vestiti da lavoro aderenti e scarpe di sicurezza.
Proibito: guanti (per prevenire l'entanglement), vestiti sciolti, gioielli e capelli lunghi slegati.
Verificare che olio lubrificante e refrigerante siano sufficienti.
Conferma che la pressione dell'aria è stabile (0,4-0,6 MPa).
Controlla che il mandrino e la torretta siano bloccati.
Tieni le mani lontano dall'area di lavorazione mentre il mandrino ruota.
Fermare completamente la macchina prima di misurare un pezzo.
Utilizzare apparecchi appropriati (come Chucks idraulici o Chucks a tre jaw).
Se si verifica un'anomalia (come uno strumento rotto o un pezzo di lavoro sciolto), premere immediatamente il pulsante di arresto di emergenza.
Testare regolarmente la funzione di arresto di emergenza per il corretto funzionamento. 6. Evitare il sovraccarico
I parametri di taglio (velocità, alimentazione, profondità del taglio) non devono superare i valori nominali della macchina.
Il sovraccarico può facilmente portare a danni all'utensile o guasto della macchina.
Tecniche di efficienza (miglioramento dell'efficienza e qualità della lavorazione)
| Materiali | Strumenti consigliati | Calking Speed (VC) | Mangime (f) |
| Acciaio ordinario | Carburo rivestito | 150-250 m/min | 0,1-0,3 mm/rev |
| Acciaio inossidabile | Cermet | 100-180 m/min | 0,05-0,2 mm/rev |
| Lega di alluminio | Strumenti PCD | 500-1000 m/min | 0,2-0,5 mm/rev |
Suggerimenti:
Utilizzare alti velocità di alimentazione e tagli profondi per laalpandatura e velocità elevate e basse velocità di avanzamento per la finitura.
Utilizzare il software CAM per ottimizzare i percorsi degli strumenti e ridurre il viaggio inattivo.
L'impostazione laser/strumento di contatto può misurare rapidamente la lunghezza e il raggio dello strumento, migliorando la precisione.
Ridurre l'errore umano e compensare automaticamente le modifiche allo strumento.
Elaborare parti simili insieme per ridurre il cambiamento dello strumento e i tempi di regolazione.
Standardizzare gli infissi e le procedure per migliorare l'efficienza della produzione.
Refre liquido a base d'acqua: adatto per acciaio e acciaio inossidabile.
Refre liquido a base di olio: adatto per leghe di alluminio e lavorazione di precisione.
Lubrificazione a quantità minima (MQL): riduce il consumo del liquido di raffreddamento ed è adatto a applicazioni sensibili all'ambiente.
| Articoli di manutenzione | Ciclo | Dettagli dell'operazione |
| Lubrificazione guida | Quotidiano | Controlla il livello dell'olio e pulisci le patatine |
| Ispezione del mandrino | Weekly | Controllare il rumore del cuscinetto e il aumento della temperatura |
| Manutenzione della vite | Monthly | Pulito e ridotto |
Sintomi comuni:
Rumore anormale durante la rotazione del mandrino
Eccessivo aumento della temperatura del mandrino (> 65 ° C)
RUROUT RAIDIALE MANDRINA Eccessivo (> 0,01 mm)
Possibili cause e soluzioni:
Cuscinetto o scarsa lubrificazione
Controllare il flusso di olio del sistema di lubrificazione
Sostituire i cuscinetti del mandrino (tipo specificato dalla fabbrica consigliato)
Quantità appropriata di grasso del fuso ad alta velocità
Tensione della cintura irregolare o usurata
Regolare la tensione della cinghia sul valore specificato (di solito deflessione di 6-8 mm per carico da 10 kg)
Sostituire la cintura usurata (sostituzione completa della cinghia consigliata)
Guasto del motore del mandrino
Controllare il bilanciamento della tensione trifase del motore
Misurare la resistenza all'isolamento del motore (dovrebbe essere> 1 MΩ)
Controllare la connessione encoder per l'affidabilità
Sintomi comuni:
Rumore o vibrazione anormale durante il movimento assiale
Eccessiva precisione di posizionamento
Servo Motor Overload Alarm
Diagnosi e soluzione:
Usura a vite a sfera
Controlla il contraccolpo (normalmente <0,02 mm)
Regolare o sostituire il dado a vite
Aggiungi grasso (è consigliato ISO 16000) VG32 Guide Rail Oil)
Guida indossate o scarsamente lubrificate
Controllare l'usura della superficie della guida guida (utilizzare la polvere di piombo rosso per controllare il rapporto di contatto)
Pulire le patatine dall'interno della protezione della guida guida
Regola il precarico inserisci la guida guida
Accoppiamento sciolto
Controllare la coppia della vite di serraggio dell'accoppiamento (fare riferimento al manuale dell'attrezzatura)
Sostituire l'accoppiamento elastico danneggiato
Codici e soluzioni di allarme comuni:
| Codice di allarme | Possibile causa | Soluzione |
| Al.10 (sovraccarico) | Carico meccanico eccessivo | Controllare se la rotaia di guida/vite di piombo è bloccata |
| Al.16 (encoder) | Cavo encoder difettoso | Controllare i connettori e sostituire i cavi danneggiati |
| Al.30 (sovratensione) | Fluttuazione della tensione della griglia | Installa un regolatore di tensione |
| Al.31 (Undertensive) | Modulo di potenza difettoso | Controlla se la tensione di ingresso è normale |
Problemi e soluzioni comuni:
Schermata di blocco o nero del sistema
Controllare la tensione di uscita del modulo di alimentazione (di solito 5 V, ± 15 V)
Pulire la ventola di raffreddamento del sistema
Eseguire il backup dei parametri del sistema e reinstallare il sistema
Errori di esecuzione del programma
Controllare gli errori di sintassi G-code
Verifica le impostazioni dei parametri di compensazione dello strumento
Controlla se la memoria è piena
Fallimento della comunicazione
Controllare la connessione dell'interfaccia RS232/USB
Riavvia il protocollo di comunicazione
Aggiorna il driver
Problemi comuni:
Pressione instabile
Movimento del cilindro lettugo
Temperatura eccessiva dell'olio idraulico
Soluzioni:
Controllare il livello e la qualità dell'olio idraulico
Riempirsi alla linea centrale del manometro dell'olio
Sostituire l'olio idraulico nuvoloso o emulsionato (raccomandato ogni 2000 ore)
Pulire o sostituire l'elemento filtro
Verificare il blocco del filtro
Sostituire l'elemento filtro di precisione (precisione di filtrazione ≤10μm)
Controllare la pompa dell'olio e la valvola del solenoide
Prova la pressione di uscita della pompa dell'olio
Pulisci una bobina di valvola a solenoide bloccata
Problemi comuni:
Pressione dell'aria insufficiente
Movimento del cilindro improprio
Perdita d'aria
Soluzione:
Controllare la pressione di alimentazione dell'aria (dovrebbe essere ≥0,5 MPa)
Pulire o sostituire i filtri intasati
Sostituire i raccordi per tubi d'aria danneggiati
Lubrificare il cilindro (utilizzare lubrificante pneumatico dedicato)
Problemi comuni:
Flusso di refrigerante insufficiente
Ugelli ostruiti
Pompa refrigerante inoperante
Soluzioni:
Controllare il livello del serbatoio del refrigerante
Filtri e ugelli puliti
Controllare il funzionamento del motore della pompa del refrigerante
Regola la concentrazione del refrigerante (5-8% consigliato)
Problemi comuni:
Scarsa lubrificazione
Linea di olio lubrificante intasato
Pompa lubrificante inoperante
Soluzione:
Controllare il livello del serbatoio lubrificante
Blocchi di distributore pulito
Regolare l'intervallo di lubrificazione (di solito ogni 15-30 minuti)
Sostituire la pompa di lubrificazione non riuscita
Tipi e cause comuni:
Eccessiva usura del fianco
Velocità di taglio eccessiva
Durezza del pezzo irregolare
Abbigliamento da culla
Velocità di alimentazione eccessiva
Raffreddamento insufficiente
Scherzo della punta del cutter
Taglio intermittente
Storcimento degli strumenti eccessivo
Soluzioni:
Ottimizza i parametri di taglio
Migliorare i metodi di raffreddamento
Seleziona un materiale per lo strumento più adatto
Problemi comuni:
Il caricatore degli strumenti non ruota in posizione
Robot cambio utensile bloccato
Errore di identificazione dello strumento
Soluzioni:
Controlla l'origine della rivista di strumenti
Pulisci supporto per utensili
Regola la pressione dell'aria del robot
Controllare il sensore di identificazione dello strumento
Manutenzione quotidiana:
Pulisci patatine e refrigerante
Controllare i sistemi idraulici/pneumatici
Verificare l'accuratezza del ritorno dell'asse zero
Manutenzione settimanale:
Controllare la lubrificazione della guida
Filtri dell'armadio di controllo elettrico pulito
Parametri del sistema di backup
Manutenzione mensile:
Controllare il runout del mandrino
Controllare l'usura della vite a sfera
Calibrare il setter automatico degli strumenti
Manutenzione trimestrale:
Sostituire l'olio idraulico e il filtro
Controllare la resistenza al suolo
Controllo completo di precisione
Macchinatura ad alta precisione: la precisione dimensionale raggiunge IT6 (0,002-0,004 mm)
Elaborazione della forma complessa: in grado di produrre forme geometriche complesse come fili, tario e superfici curve
Produzione di massa stabile: l'elaborazione controllata dal programma garantisce la coerenza del prodotto
Alto livello di automazione: supporta il cambiamento automatico dello strumento, la misurazione automatica e altre funzioni
Produzione flessibile: passare rapidamente tra i tipi di elaborazione
Parti tipiche:
Componenti del motore: alberi da ginnastica, alberi a camme, aste di collegamento
Sistemi di trasmissione: alberi di trasmissione, alloggiamenti differenziali
Sistemi di frenatura: dischi freni, tamburi di freni
Sistemi di sterzo: nocche di sterzo, alberi di sterzo
Applicazioni specifiche:
Garantire in parte l'intercambiabilità durante la produzione di massa
Surba di precisione di materiali ad alta resistenza (come acciaio temprato)
Formazione in una fase di contorni complessi
Combinato con robot per linee di produzione automatizzate
Parti tipiche:
Parti del motore: alberi della turbina, dischi del compressore
Componenti del carrello di atterraggio: attuatori, collegamenti degli alberi
Parti strutturali spaziali: flange di aggancio, ugelli di carburante
Requisiti speciali:
Elaborazione di materiali difficili da lavorare come leghe di titanio e ad alta temperatura
Rigorose tolleranze geometriche e posizionali (rotondità ≤ 0,005 mm)
Controllo dell'integrità della superficie (nessun strato indurito)
Soluzione:
Utilizzo di un sistema di raffreddamento ad alta pressione (fino a 7 MPA)
Utilizzo degli strumenti CBN per una svolta dura
Dotato di un sistema di misurazione online per una compensazione in tempo reale
Prodotti tipici:
Impianti ortopedici: articolazioni artificiali, viti ossee
Strumenti dentali: impianti, protesi
Strumenti chirurgici: componenti endoscopi, maniglie chirurgiche
Processi speciali:
Elaborazione di materiali biocompatibili (lega di titanio, cobalto-cromo-molibdeno)
Rugosità superficiale di livello specchio (RA ≤ 0,2μm)
Elaborazione di parti di micro-precisione (diametro minimo 0,3 mm)
Soluzione tecnica:
Mandrino dell'aria (50.000 rpm)
Lubrificazione a quantità minima (MQL)
Setter di strumenti ottici di alta precisione
Applicazioni tipiche:
Stampi per iniezione: nuclei, cavità
Stampi da f (suspellire: nuclei, diapositive
Stampi per timbratura: perni guida, boccole
Caratteristiche di elaborazione:
Elaborazione di acciaio stampo ad alta resistenza (HRC 50-62)
Formazione complessa di superficie curva
Requisiti di qualità della superficie elevati
Innovazioni di processo:
Mill-Turn Combination Machining invece di EDM
Uso di strumenti di tornitura sferici per la finitura superficiale
Misurazione laser per l'ispezione online
Parti tipiche:
Connettori in fibra ottica: Ferule in ceramica
Dispositivi RF: cavità della guida d'onda
Attrezzatura a semiconduttore: camere a vuoto
Requisiti di precisione:
Precisione dimensionale: ± 0,001 mm
Rugosità superficiale: RA: 0,1μm
Tolleranza geometrica: 0,002 mm
Soluzione:
Controllo dell'ambiente del workshop a temperatura costante (20 ± 0,5 ° C)
Finitura per utensili diamantato naturale
Applicazione del sistema di isolamento delle vibrazioni attive
Scenari di applicazione:
Più processi come la svolta, la fresatura e la perforazione devono essere completati in una singola configurazione;
Elaborazione di parti complesse e di forma irregolare;
Requisiti di posizionamento ad alta precisione
Caso tipico:
La lavorazione dei blisk del motore dell'aeromobile, raggiungendo una modellatura precisa del profilo della lama attraverso il collegamento dell'asse B.
Applicazioni:
Produzione di grandi dimensioni di piccole parti di precisione; Elaborazione continua a barra; Produzione di parti automobilistiche standard
Efficienza della produzione:
Un tornio CNC a 6-SPRING può elaborare bulloni con una produzione giornaliera fino a 15.000 pezzi.
Parti applicabili:
Grandi parti a forma di disco; Corpi rotanti pesanti; Parti asimmetriche e complesse
Vantaggi di elaborazione:
Caricamento e scarico del pezzo facile; La gravità facilita la rimozione del chip; Adatto per parti di grande diametro
Macchinatura intelligente:
Sistemi di controllo adattivi
Compensazione automatica dell'usura degli strumenti
Previsione della qualità della lavorazione
Produzione verde:
Tecnologia di taglio a secco
Fuso elettrico a risparmio energetico
Recupero dei rifiuti
MACCHININE ULTRA Precisione:
MACCHINING SUPERFICAZIONE NANOSCALE
Controllo dimensionale a livello atomico
Produzione di dispositivi quantistici
Monitoraggio remoto:
Gestione dei dati basata su cloud
Diagnosi di guasti remoti
Produzione collaborativa trasversale
Quando si seleziona un tornio CNC in base all'applicazione, considerare quanto segue:
Livello di precisione:
MACCHINING GENERALE: ± 0,01 mm
MACCHINING DI PRECISIONE: ± 0,005 mm
Macchinatura ultra-precisione: ± 0,001 mm
Configurazione del mandrino:
MACCHINGA CONVENZIONALE: 8000 giri / min
Tagliamento ad alta velocità: 15000 giri / min
Micro parti: 40000 giri / min e superiore
Requisiti di automazione:
Produzione a macchina singola: caricamento manuale e scarico
Produzione di massa: integrazione dei robot
Produzione flessibile: connessione AGV
Selezione del tipo di torretta
Servo Torret: tempo di cambio dello strumento 0,3-0,8 secondi (preferito per la produzione di massa)
Torretta idraulica: prezzo basso ma manutenzione complessa (selezionabile per applicazioni limitate al budget)
Torretta di potenza: essenziale per la fresatura e la svolta (collegamento dell'asse B)
Standard di interfaccia utensile
Sistema VDI: standard tedesco, eccellente rigidità
Sistema BMT: standard giapponese, cambio di strumento veloce
Interfaccia Capto: configurazione di fascia alta, alta precisione
Guida alla selezione del livello di automazione
Modello di base
Caricamento/scarico manuale
Operazione autonoma
Adatto per: produzione di prova/piccolo lotto
Modello standard
Caricamento/scarico del robot
Apri della porta automatica
Adatto per: lotto medio (500-2000 pezzi al mese)
Modello intelligente
Sistema logistica AGV
Ispezione e feedback online
Adatto per: grande lotto (5000 pezzi al mese)

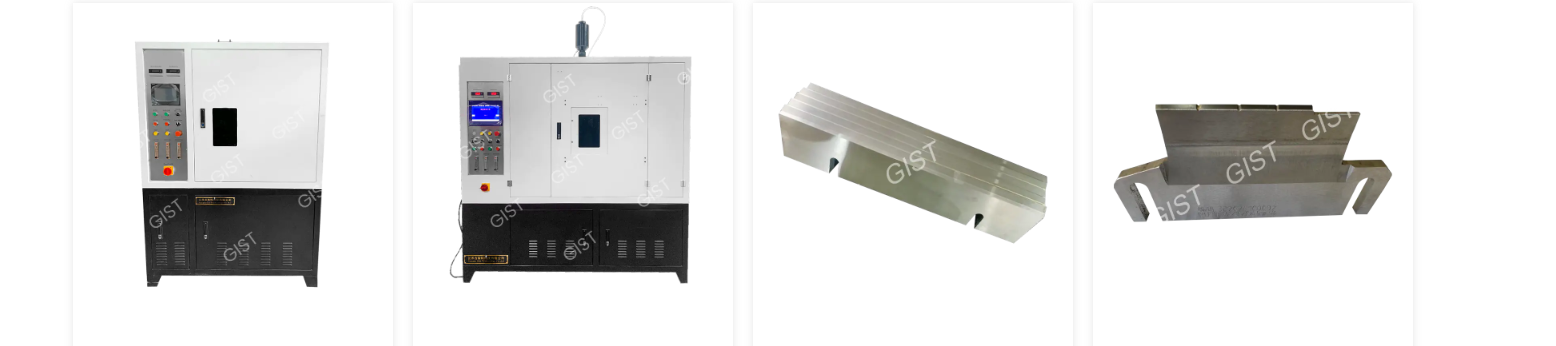

Categoria: Tornio CNC Panoramica del prodotto: La società ha superato la certificazione di vari sistemi come ISO9001: 2015 Sistema d...
Di più
Categoria: SPRITURA VALVOLE CNC Panoramica del prodotto: La società ha superato la certificazione di vari sistemi come ISO9001: 2015...
Di più
Categoria: SPRITURA VALVOLE CNC Panoramica del prodotto: La società ha superato la certificazione di vari sistemi come ISO9001: 2015...
Di più
Categoria: Attrezzatura di lavorazione Panoramica del prodotto: La società ha superato la certificazione di vari sistemi come il sis...
Di più
Categoria: Attrezzatura di lavorazione Panoramica del prodotto: La società ha superato la certificazione di vari sistemi come ISO900...
Di più
Categoria: Prodotti ausiliari di produzione Panoramica del prodotto: La società ha superato la certificazione di vari sistemi come I...
Di più
Categoria: Prodotti ausiliari di produzione Panoramica del prodotto: La società ha superato la certificazione di vari sistemi come I...
Di più
86-13584767515
86-0515-89500828
N. 1, Area di concentrazione industriale, Wulie Town, Dongtai City, provincia di Jiangsu
Prodotto
