Una nuova era nella macinatura del materiale superhard: analisi dei vantaggi dell'utilizzo di ruote di macinazione CBN in ceramica in macinazione senza centro

1. Caratteristiche tecniche di macinatura ceramica CBN macinatura a base di macinazione senza centro

Caratteristiche tecniche principali di ruote di macinazione CBN vetrificate

Resistenza alla durezza ultra-alta e usura

La durezza di CBN è seconda solo a Diamond (Microhardness HV 4000-5000) e molto più alto del normale corindum (HV 2000-2200). Può macinare in modo efficiente materiali di superhard come acciaio temprato (HRC 60 e oltre), carburo cementato e ceramica, con una velocità di usura che è solo 1/5-1/10 quella delle ruote di macinazione del corindone.

Eccellente stabilità termica

Le ruote di macinazione CBN di legame vetrificato mantengono prestazioni stabili al di sotto di 1000 ° C. Il loro coefficiente di espansione termica (3,5 × 10⁻⁶/° C) è molto inferiore a quello dei legami metallici, riducendo al minimo la deformazione termica durante la macinazione e la prevenzione delle ustioni del pezzo.

Microstruttura di auto-pausa e controllabile

Il legame vetrificato forma una struttura porosa attraverso la sinterizzazione ad alta temperatura, permettendo ai grani abrasivi di staccarsi facilmente dopo la passione, mantenendo la loro nitidezza. Regolando la porosità (5%-30%) e la formula del legame (come Al₂o₃-sio₂), la capacità di mantenimento della ruota di macinazione e la capacità di detenzione del chip può essere personalizzata.

Ritenzione ad alta forma

Le ruote di macinazione tradizionali sono soggette all'usura del profilo durante la macinazione, mentre le ruote di macinazione CBN vetrificate offrono una ritenzione di forma tre volte migliore, rendendole particolarmente adatte per una macinazione senza centra senza precisione (ad esempio, rotondità del rullo cuscinetto ≤ 1 μm).

Vantaggi tecnici delle ruote di macinazione CBN vetrificate per macinetti senza centro

Efficienza di elaborazione significativamente migliorata

Rapporto di macinazione (valore G): le ruote di macinazione CBN possono ottenere 2000-5000 (rispetto a 100-300 per le ruote di macinazione corindone), aumentando i tassi di rimozione del materiale di 3-5 volte.

Velocità lineare: supporta una macinazione ad alta velocità di 80-120 m/s (rispetto a 60 m/s per le ruote di macinazione convenzionali), riducendo i tempi di elaborazione a singolo pezzo.

Miglioramento della qualità e precisione della superficie

Rughessness (RA): la macinazione fine può raggiungere 0,1-0,2 μm, superiore allo 0,4 μm ottenuto con una ruota di macinazione corindone.

Coerenza dimensionale: le tolleranze di produzione di massa possono essere controllate entro ± 2μm.

Costoo complessivo ridotto

Sebbene le ruote di macinazione CBN siano più costose per unità, offrono una durata di 6-12 mesi (rispetto a solo 1-2 settimane per le ruote di macinazione corindone), riducendo la necessità di variazioni delle ruote del 90%e costi complessivi del 30%-50%.

Casi di applicazione tipici

Caso 1: macinatura di massa dei rulli per cuscinetti

Materiale: acciaio per cuscinetti GCR15 (HRC 62)

Ruota di macinazione: ceramica CBN #180, concentrazione al 100%

Risultato: rotondità ≤ 0,8 μm, RA 0,15μm e un aumento di 2 volte della produzione giornaliera

Caso 2: macinazione dell'albero dell'utensile in carburo

Sfida: durata della ruota di macinazione convenzionale di sole 4 ore

Soluzione: passaggio a una ruota di macinazione CBN #320 in ceramica

Risultato: la vita si è estesa a 120 ore e la rettilità degli utensili ha raggiunto 0,005 mm

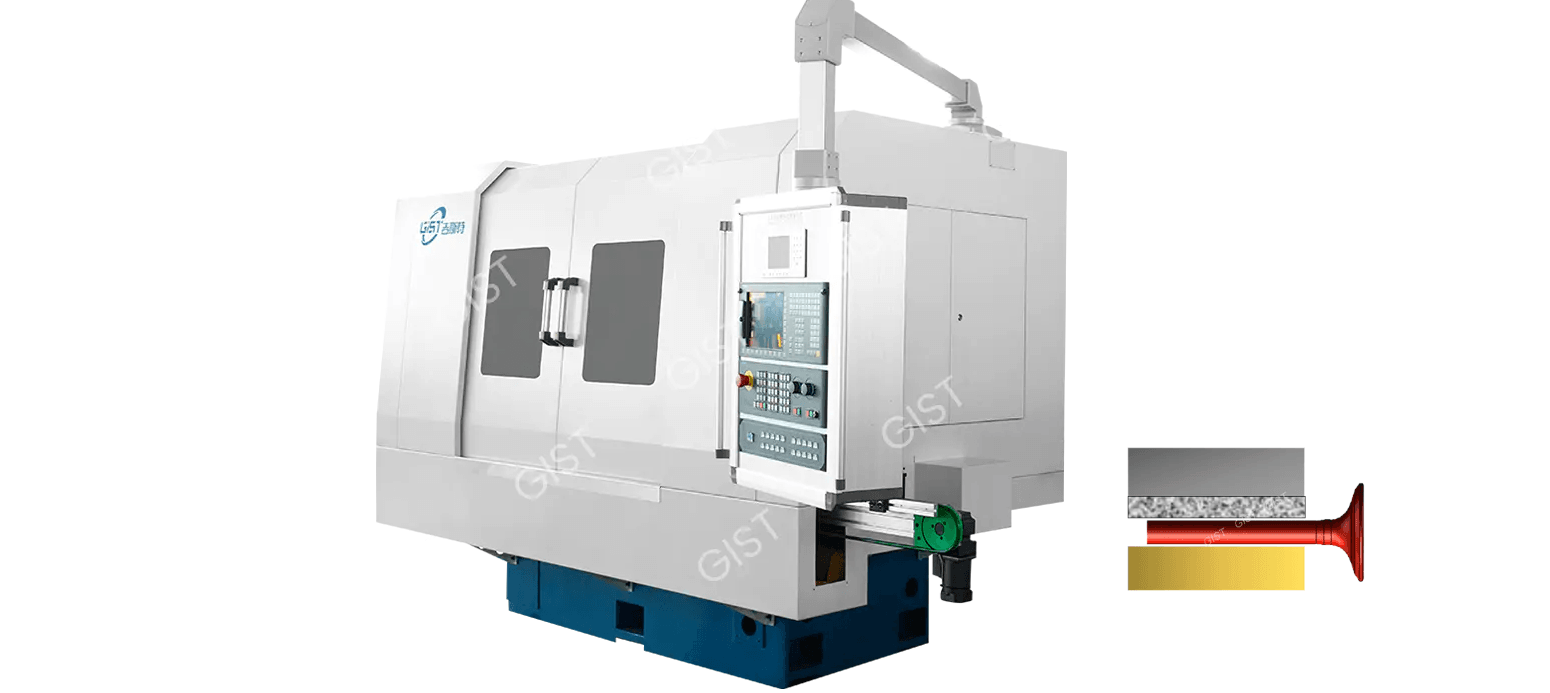

2. Principio di lavoro delle ruote ceramiche per macinazione CBN macchino senza centro

Struttura del sistema e layout di base

Ruota in ceramica CBN Macinatura Macchine a base senza centralle sono costituite da tre componenti del nucleo:

Ruota di macinazione: una ruota di macinazione CBN incollata vetrificata (diametro di 400-600 mm) responsabile del movimento principale di macinazione

Ruota guida: una ruota di macinazione in gomma o resina (200-300 mm di diametro) inclinata 1-5 ° per ruotare e alimentare il pezzo di lavoro

Supporto del pezzo: è costituito da una piastra guida anteriore, una piastra di guida posteriore e una piastra di supporto. Formare un sistema di supporto a V stabile

Parametri di layout tipici:

Vuota di macinazione Velocità lineare: 45-60 m/s (corrispondente a una velocità di rotazione di 1500-2500 giri/min)

Velocità della ruota guida: 20-50 giri / min (infinitamente regolabile)

Altezza centrale del pezzo: 15% -25% del diametro del pezzo

Macinare la cinematica

Sistema di movimento principale:

Rotazione in senso orario di una ruota di macinazione CBN ceramica. Spinto da un motore a frequenza variabile, l'accuratezza della velocità è controllata entro ± 0,5%.

Sistema di movimento del mangime:

Angolo di inclinazione dell'asse della ruota guida α (di solito 1-5 °).

La velocità della superficie della ruota guida decomposta in:

Componente circonferenziale: VWork = Vguide × cosα (ruotando il pezzo)

Componente assiale: vfeed = Vguide × sinα (spinge il pezzo assialmente)

Meccanismo di arrotondamento del pezzo:

Il pezzo forma un modello di contatto triangolare con ruota di macinazione e ruota guida.

Principio di macinazione prioritaria a punta elevata: protrusioni di superficie contatta prima la ruota di macinazione e vengono rimosse.

Le rotazioni multiple hanno una media di errori, raggiungendo in definitiva un'elevata rotondità.

Meccanismo di lavoro speciale di ruote di macinazione cbn vetrificata

Comportamento di taglio microscopico:

La durezza del grano abrasivo CBN (8000 HV) è molto più alta di quella del materiale del pezzo (acciaio indurito, circa 800 HV).

Lo spessore di taglio di un singolo grano abrasivo è solo 0,1-5 μm.

La temperatura della zona di macinazione è di 150-200 ° C inferiore a quella delle ruote di macinazione convenzionali.

Principio di auto-bonifica:

L'usura moderata del legame vetrificato provoca la rimozione di cereali abrasivi opachi. L'esposizione continua di nuovi cereali abrasivi mantiene la nitidezza.

La speciale struttura dei pori (15-35% di porosità) garantisce uno spazio di chip sufficiente.

Controllo di precisione dimensionale:

Usura della ruota di macinazione estremamente bassa (0,1-0,3 μm/pezzo).

Il sistema di compensazione automatica regola il feed in base al feedback di misurazione online.

Stabilità ad alta velocità

Velocità lineari consentite di 80-120 m/s (ruote di macinazione corindum convenzionali ≤ 60 m/s)

L'elevata rigidità del legame vetrificato sopprime la deformazione centrifuga ad alta velocità (coefficiente di espansione 3,5 × 10⁻⁶/° C)

Meccanismo di ritenzione di precisione

Diametro usura ≤ 0,003 mm per 10.000 cicli di macinazione (ruote di macinazione corindum ≥ 0,02 mm)

Il grado di equilibrio dinamico deve soddisfare G2.5 (standard ISO 1940)

Esempio tipico del processo di applicazione (lavorazione a rulli per cuscinetti)

Caricamento: alimenta automaticamente il materiale da una piastra vibrante a una piastra di supporto

Macinatura ruvida: ruota di macinazione #120 cbn, rimozione di 0,2 mm

Rettifica fine: sostituire con una ruota di macinazione #320, rimozione di 0,01 mm

Ispezione: lo strumento di misurazione online fornisce un feedback in tempo reale su errori dimensionali

Discussione: affilatura a rulli di diamanti ogni 50 pezzi (alimentazione da 0,003 mm).

3 . Vantaggi del prodotto delle ruote ceramiche di macinazione CBN macchino senza centra

• Vita di servizio ultra-lunga

Le ruote ceramiche di macinazione CBN dimostrano una notevole durata in macchine a base di macinazione senza centra, vantando una durata di servizio 8-12 volte quella delle ruote di macinazione dell'ossido di alluminio convenzionali. Nei test di lavorazione continui dei componenti in acciaio dei cuscinetti, hanno costantemente prodotto oltre 8.000 parti dopo un singolo ciclo di medicazione, mentre le ruote di macinazione convenzionali in genere duravano solo circa 600 parti prima di richiedere la medicazione. Questa eccezionale durata si traduce direttamente in significativi benefici economici: i costi di strumenti per parte possono essere ridotti del 40-60%, la frequenza delle variazioni della ruota di macinazione può essere ridotta di oltre l'85%e le ore di lavoro ausiliarie associate ai sostituti delle ruote possono essere ridotte fino al 70%. Una durata più lunga significa anche una qualità di lavorazione più coerente, eliminando le fluttuazioni di precisione causate dall'usura della ruota di macinazione.

• Precisione di elaborazione precisa

Questo tipo di macinazione stabilisce nuovi standard del settore per l'accuratezza della lavorazione. Nella produzione di massa, l'accuratezza del controllo del diametro può essere mantenuta all'interno di ± 1 micron e la rotondità può essere garantita inferiore a 0,5 micron quando si lavorano i pezzi in acciaio temprato. La rugosità superficiale può facilmente ottenere una finitura speculare di RA 0,1-0,2 micron, senza strato di bruciatura sulla superficie del pezzo e contenuto di austenite trattenuto mantenuto al di sotto del 5%. Nelle applicazioni del settore dei cuscinetti, i livelli di vibrazione del prodotto sono stati ridotti in media 4 decibel, migliorando significativamente le prestazioni del prodotto finale.

• Efficienza di produzione rivoluzionaria

Le ruote di macinazione CBN vetrificate dimostrano tassi di rimozione del materiale impressionanti. Durante la lavorazione dell'acciaio per cuscinetti GCR15, la velocità di rimozione del materiale può raggiungere 15 millimetri cubi per millimetro al secondo, un aumento del 180% rispetto alle ruote di macinazione convenzionali. Questo miglioramento raggiunge il 200% durante la lavorazione dell'acciaio ad alta velocità e anche fino al 250% per la lega a base di nichel più impegnativa, 718. Nella produzione effettiva, il tempo di ciclo per la lavorazione dell'albero degli ingranaggi è stato ridotto da 45 secondi a 28 secondi e il tempo di lavoro per pezzo per i rotori della pompa del petrolio è stato ridotto del 55%. Questa maggiore efficienza non solo riduce i cicli di consegna, ma migliora anche significativamente l'utilizzo delle attrezzature, creando una maggiore capacità di produzione per i produttori.

• Adattabilità di ampia materiale

Le smerigliatrici senza centro con ruote CBN vetrificate possono gestire praticamente tutte le elevate dritte e i materiali difficili da machine. Dagli acciai induriti di 60-65HRC agli acciai ad alta velocità di 63-67HRC, da carburi di 85-92HRA a varie ceramiche di ingegneria, ottengono tutti risultati di lavorazione ideale. Nel campo delle leghe ad alta temperatura, affrontano con successo il problema dell '"adesione dei chip"; ottenere una lavorazione di carburi senza crack e di alta qualità; e mantenere un'eccellente integrità superficiale per materiali come la lega di titanio TC4. Questa ampia adattabilità consente a un'unica macchina di soddisfare le esigenze di lavorazione di un'ampia varietà di materiali, migliorando notevolmente la sua utilità.

• Eccellente stabilità del processo

L'aumento della temperatura viene mantenuto entro 2 micron dopo 8 ore dal funzionamento continuo e il sistema di compensazione della deformazione termica integrata si regola automaticamente per mantenere l'accuratezza. Il valore CPK per la lavorazione della dimensione critica rimane stabile al di sopra di 1,67 e in un test di lavorazione continua di 2.000 parti, la variazione del diametro è solo ± 1,5 micron. La vibrazione operativa dell'apparecchiatura è inferiore a 0,8 mm/s (in conformità con gli standard ISO10816) e il suo tempo operativo medio senza problemi supera le 4000 ore. Questa stabilità garantisce una qualità costante durante la produzione continua su larga scala e riduce significativamente i rischi di qualità.

• Elaborazione ecologica

In termini di consumo di energia, le ruote di macinazione CBN vetrificate aumentano la percentuale di energia di macinazione efficace al 35%, mentre le ruote di macinazione convenzionali soffrono di perdite aggiuntive fino al 30%. Ancora più importante, la macinazione a secco è possibile per alcuni materiali, riducendo l'utilizzo del refrigerante del 90%, riducendo i rifiuti di macinazione del 50%e abbassando il rumore operativo di 8-10 decibel. Queste caratteristiche ecologiche non solo più basse di costi di produzione, ma aiutano anche le aziende a soddisfare regolamenti ambientali sempre più rigorosi.

• Una piattaforma perfetta per la produzione intelligente

La macinatura senza centro CBN vetrificata offre capacità di interfaccia completa dell'industria 4.0, consentendo il monitoraggio in tempo reale di parametri chiave come potenza di macinazione, temperatura e vibrazione e connessione ai sistemi MES tramite il protocollo standard OPC UA. Gli algoritmi di intelligenza artificiale avanzati prevedono e compensano automaticamente l'usura della ruota di macinazione, con una precisione di ± 0,5 micron. L'applicazione della tecnologia gemella digitale ha consentito l'accuratezza della previsione della vita della ruota di macinazione virtuale per superare il 90%. In combinazione con il sistema di raccomandazione di ottimizzazione dei parametri di processo, fornisce attrezzature di base ideali per la costruzione di fabbriche intelligenti.

4. Precauzioni per l'uso di macchine per macinazione a ruota di macinazione CBN in ceramica

Punti chiave per l'installazione e la messa in servizio delle ruote di macinazione

Requisiti di bilanciamento dinamico di precisione:

Il bilanciamento dinamico a due stadi deve essere eseguito prima dell'installazione: bilanciamento grossolana (G6.3), seguito da un bilanciamento fine (G2.5) dopo l'installazione.

Lo squilibrio residuo deve essere controllato entro 0,5 g · cm e le vibrazioni devono essere ≤ 0,8 μm ad alte velocità.

Specifiche di installazione e posizionamento:

Utilizzare un dado idraulico dedicato per l'installazione, applicando la pressione in tre fasi sulla coppia specificata (di solito 120-150 N · m).

La pulizia della superficie di contatto della flangia deve essere RA 0,4 μm o meno e la piattaforma deve essere controllata usando una lente piatta ottica. (≤0,005 mm)

Linee guida per l'ottimizzazione dei parametri di processo

Principi di corrispondenza della velocità:

La velocità lineare della ruota di macinazione consigliata è di 45-60 m/s. Regolazioni specifiche possono essere apportate in base al materiale:

Acciaio indurito: 50-55 m/s

Carburo: 35-45 m/s

Lega ad alta temperatura: 40-50 m/s

Velocità della ruota guida e angolo di inclinazione Formula di corrispondenza: v_workspece = v_guide × cosα (α = 1-5 °)

Standard di gestione del sistema di raffreddamento

Criteri di selezione dei fluidi di taglio:

Si consiglia il fluido di taglio sintetico (pH 8,5-9.5).

Sono vietati additivi a pressione estrema contenenti zolfo o cloro (possono corrodere i leganti ceramici).

Requisito di precisione della filtrazione: ≤10 μm. Si consiglia di filtrazione a doppia filtrazione a nastro magnetico e di carta.

Impostazioni dei parametri JET:

Range di pressione: 3-5 bar (fino a 15 bar con getto ad alta pressione)

Calcolo della portata: Q = 0,5 × Larghezza della ruota di macinazione (L/min)

Angolo dell'ugello: 15 ° ± 2 ° rispetto alla sezione ruota di macinazione

Controlli chiave nel processo di medicazione

Condimento a rulli di diamanti:

Rapporto di velocità di medicazione: da 0,6 a 0,8 (ruotando nella stessa direzione)

Feed Tate: 0,5-1 μm/Rev, diviso in due passaggi: medicazione grossolana (2-3 μm) e medicazione fine (0,5 μm)

Velocità di rotazione della medicazione ottica: 30-50 giri / min senza alimentazione

Monitoraggio del vestito online:

Il sensore di emissione acustica monitora il processo di medicazione; Qualsiasi cambiamento improvviso nel segnale AE> 5 dB innesca un allarme.

Monitoraggio dell'alimentazione: controllare immediatamente lo stato del rullo se la potenza di medicazione aumenta del 15%.

Requisiti speciali per il blocco del pezzo

Calcolo dell'altezza centrale:

Formula empirica: H = (0,15-0,25) × D_Workspecet

Per la lavorazione ad alta precisione, l'angolo di contatto deve essere misurato utilizzando un sensore di spostamento laser (è preferito 29 ° -31 °).

Specifiche di regolazione della guida:

Gap tra la guida frontale e la ruota guida = 0,5 × diametro del pezzo

La guida posteriore deve essere ritirata 0,02-0,05 mm per evitare graffi.

L'errore ad angolo a V del pallet deve essere ≤ 0,5 °.

Misure di sicurezza speciali

Elenco di controllo dell'ispezione del dispositivo protettivo:

Pressione di esplosione del coperchio della ruota di macinazione ≥ 5 bar

Tempo di risposta del dispositivo di interblocco <50ms

Distanza di frenata di emergenza ≤ 1,5 m (a velocità nominale)

Requisiti di protezione personale:

Gli occhiali a prova di scheggia devono essere indossati (standard EN166). I guanti sono vietati quando i meccanismi di regolazione operativa.

Le zone di protezione dell'udito (> 85 dB) sono obbligatorie.

5. Soluzioni di emergenza per problemi comuni con ruota di macinazione CBN ceramica Macchine a base senza centra

I. Soluzioni di trattamento dei difetti di qualità della superficie

Segni di chiacchiere periodiche (segni di scala dei pesci)

Misure di emergenza:

Ridurre immediatamente la velocità della ruota di macinazione del 10-15%

Aumenta la portata del refrigerante del 30% e controlla l'angolo di spruzzo

Utilizzare un bilanciamento dinamico portatile per un controllo rapido (valore target ≤ 0,8 μm)

Burns di superficie (scolorimento/crepe)

Misure di emergenza:

Passa alla modalità refrigerante ad alta pressione (aumenta la pressione a 8-10 bar)

Ridurre la velocità di avanzamento della metà e ridurre la velocità lineare di 3-5 m/s

Utilizzare un processo intermittente "macina e pausa" (macinatura per 2 secondi, pausa per 0,5 secondi)

Trattamento avanzato:

Prova la durezza della ruota di macinazione (consigliato di grado k)

Ottimizza i parametri di medicazione: aumenta il numero di rivoluzioni di finitura a 80-100 rivoluzioni

Controllare l'altezza sporgente dei grani abrasivi CBN (dovrebbe essere ≥ 1/3 del diametro del grano).

Ii. Misure di precisione dimensionale fuori controllo

Diametro Drift

Controllo temporaneo:

Abilita la compensazione automatica sul sistema di misurazione online (dimensione del passaggio 0,2 μm)

Bloccare i parametri di compensazione della temperatura (Δt ≤ ± 1 ° C)

Ispeziona ogni 10 pezzi e crea un diagramma di controllo SPC

Regolazione del sistema:

Controllare l'inclinazione della ruota guida (calibrata usando un interferometro laser, errore ≤ 0,005 °)

Verificare la curva di compensazione dell'usura della ruota di macinazione (si consiglia di aggiornare la compensazione ogni 100 pezzi)

Ricalibrare la rigidità del supporto del pezzo (deformazione ≤ 2μm sotto la pressione di 50 kgf)

Rotondità fuori tolleranza (ovale/rombo)

Contromisure rapide:

Regolare l'altezza centrale del pezzo nel 18-25% del diametro

Aumenta la frequenza di medicazione della ruota guida (vestito ogni 50 pezzi)

Aggiungere le strisce di gomma smorzante (durezza 70-80 Shore A) alla piastra di supporto. UN)

Soluzione completa:

Osserva la traiettoria di rotazione del pezzo con uno stroboscopio

Ottimizzare le caratteristiche della ruota di macinazione (regolare la porosità al 25-30%)

Controllare il runout radiale del mandrino (≤0,001 mm)

Iii. Sistema di gestione del sistema di processo

Abbigliamento da ruota anormale

Intervento di emergenza:

Arrestare immediatamente l'alimentazione automatica e passare alla modalità manuale

Usa una penna diamantata per l'affilatura locale (pressione 3-5n)

Passa a un set di parametri della ruota di rettifica di riserva (ridurre la dimensione della grana di un livello)

Analisi della causa principale:

Eseguire l'analisi dello spettro della forza di macinazione (FN/FT normale = 0,3-0,6)

Controllare la penetrazione del refrigerante (il test di gocciolamento deve essere ≤2 secondi)

Valutare la deviazione della durezza del materiale del pezzo (ΔHRC ≤2)

Accumulare sulla ruota guida

Pulizia in loco:

Pulizia meccanica con una spazzola in rame (velocità ≤10rpm)

Spray con un detergente per agente di pulizia dedicato (pH Neutral)

Invertire brevemente la puleggia guida (≤30 secondi)

Misure preventive:

Installa un raschietto ausiliario (gap 0,02-0,05 mm)

Regola il rapporto di velocità della puleggia guida (VGUIDE/VSAND = 1/100-1/80)

Lucidare la superficie della puleggia guida settimanalmente con pasta di ossido di alluminio

IV. Risposta di emergenza del guasto dell'attrezzatura

Stallo del fuso

Procedura operativa:

Utilizzare il pulsante di arresto di emergenza per tagliare l'alimentazione

Controllare il codice di errore dell'inverter (il sovraccarico F11 è comune)

Accordare manualmente il motore per verificare la resistenza meccanica

Misurare la resistenza all'isolamento del motore (≥5MΩ)

Passaggi di recupero:

Riavvio fase per fase (primo, inattivo a bassa velocità per 30 minuti)

Riavvia il motore (aumento della temperatura della rampa del 20-40-60%)

Eseguire la verifica della precisione dinamica (standard ISO 230-3)

Guasto del sistema di raffreddamento

Soluzione provvisorio:

Attivare il raffreddamento a nebbia di backup (pressione 0,3-0,5 MPa)

Utilizzare il ghiaccio secco per il raffreddamento localizzato (distanza ≥ 100 mm)

Ridurre i parametri di macinazione a valori sicuri (Q'W ≤ 5 mm³/mm · s)

Recupero del sistema:

Pulire il filtro (sostituire se differenziale di pressione> 0,3 bar)

Controllare il gioco della girante della pompa centrifuga (0,1-0,15 mm)

Calibrare il sensore di flusso (errore ≤ ± 3%)

V. Anomalie di elaborazione dei materiali speciali

Scheggiatura in carburo

Regolazioni del processo:

Usa una ruota di macinazione a grandezza fine (D126 anziché D151)

Usa un angolo di rastrello negativo (γ = -5 °)

Aggiungi supporti ausiliari (aggiungi un punto di supporto ogni 50 mm)

Ottimizzazione dei parametri:

Ridurre la velocità lineare a 35-40 m/s

Modificare la velocità di avanzamento a 0,003-0,00 5 mm/pass

Pre-Grind 20-30 pezzi di materiale morbido dopo la vestizione

Fipping in lega ad alta temperatura

Piano di emergenza:

Spray Anti-Stick Coating (a base di grafite)

Passa alla modalità di macinazione intermittente (rapporto on/off 3: 1)

Aumenta l'oscillazione assiale (ampiezza 0,5-1 mm)

Soluzione a lungo termine:

Utilizzare una ruota di macinazione a struttura aperta (numero di organizzazione 12-14)

Aggiungi lubrificazione a quantità minima (sistema MQL)

Pre-cool il pezzo (a 15-20 ° C)

Vi. Precauzioni di sicurezza e tabù

Operazioni assolutamente proibite:

• Vuota di macinazione Velocità lineare superiore al 120% del valore nominale
• Correndo ad alta velocità senza bilanciamento dinamico
• Utilizzo di flange non speciali per il montaggio

Condizioni che richiedono un arresto immediato:

• Rumore anormale (improvviso cambiamento del livello di pressione sonora> 10db)
• Bolle distinte nel refrigerante
• Tre pezzi consecutivi sono fuori tolleranza

6. Specifiche di manutenzione e stoccaggio per la macinatura CBN in ceramica Machine senza centra

Manutenzione e gestione giornaliere

• Requisiti di pulizia e manutenzione

Un processo di pulizia a tre fasi deve essere eseguito dopo l'elaborazione giornaliera: in primo luogo, utilizzare una pistola ad aria dedicata con una pressione di non più di 0,3 MPa per rimuovere i detriti di macinazione dalla superficie della ruota di macinazione, prestando particolare attenzione alla rimozione dei residui dai pori. In secondo luogo, pulire le superfici di contatto della ruota guida e la piastra di supporto con un detergente neutro con un pH di 6,5-7,5 per prevenire la corrosione chimica. Infine, pulire accuratamente il serbatoio del refrigerante dei depositi, mantenendo il volume residuo a non più di 5 mm. È richiesta una pulizia profonda settimanale, tra cui la rimozione del coperchio protettivo per rimuovere la polvere dal meccanismo interno, utilizzando un detergente ad ultrasuoni per pulire piccoli componenti di precisione e ispezionare la deformazione elastica di ciascun sigillo.

• Monitoraggio dei componenti critici

Il sistema del mandrino deve essere testato quotidianamente per l'aumento della temperatura, con un aumento massimo di temperatura consentito di 35 ° C. Misurare il runout radiale del mandrino settimanalmente usando un indicatore di quadrante. Il valore standard dovrebbe essere entro 0,002 mm. Controllare la differenza di gradino della superficie di contatto della flangia della ruota di macinazione mensile. Qualsiasi differenza superiore a 0,005 mm deve essere affrontata immediatamente. I dadi idraulici devono essere sottoposti a un test di ritenzione di pressione trimestralmente, con il tasso di decadimento della pressione non superiore al 5%.

Piano di manutenzione periodico

• Articoli di manutenzione preventiva

I filtri del sistema idraulico devono essere sostituiti ogni 500 ore di funzionamento. Un differenziale di pressione del filtro superiore a 0,2 bar influenzerà seriamente le prestazioni del sistema. Il grasso guida deve essere rifornito ogni 300 ore, garantendo che il livello di riempimento raggiunga almeno l'80% del volume della cavità. La concentrazione del refrigerante deve essere controllata quotidianamente con un rifrattometro per mantenere un intervallo di concentrazione ragionevole del 4-6%. La rimozione della polvere di armadio elettrico deve essere eseguita mensilmente per mantenere lo spessore della polvere inferiore a 0,5 mm.

• Manutenzione del restauro di precisione

La manutenzione completa del restauro di precisione dovrebbe essere eseguita ogni sei mesi, incluso il test dell'accuratezza geometrica della macchina utensile secondo gli standard ISO, il test delle caratteristiche di rigidità dinamica utilizzando il metodo di vibrazione e ricalibendo i parametri del sistema CNC. Queste procedure di manutenzione devono essere eseguite in un seminario di temperatura costante, con fluttuazioni della temperatura ambiente controllate entro ± 1 ° C/ora.

Specifiche di stoccaggio delle ruote di macinazione CBN

• Controllo dell'ambiente di stoccaggio

Deve essere installato un armadio di stoccaggio dedicato, mantenendo un intervallo di temperatura interno di 15-25 ° C con una fluttuazione di temperatura oraria di non più di ± 2 ° C. L'umidità relativa deve essere mantenuta tra il 40-60% di RH, con dispositivi anti-condensa installati. Il livello di vibrazione ambientale nell'area di conservazione deve essere inferiore a 0,5 mm/s (intervallo di frequenza 10-500 Hz) per evitare danni alla risonanza alla microstruttura della ruota di macinazione.

• Requisiti tecnici di archiviazione

Utilizzare rack di stoccaggio verticale dedicato, supportati da cuscinetti di gomma con una durezza di 70 ± 5 Shore A, con punti di supporto distanziati almeno 1/3 del diametro della ruota di macinazione. Mantenere un angolo di inclinazione di 5-10 ° durante lo stoccaggio per evitare il rotolare della ruota di macinazione. Le ruote di macinazione immagazzinate per più di sei mesi devono essere piene di vuoto con una pressione residua non superiore a 10 kPa e un essiccante in gel di silice che cambia colore posizionato nella confezione. Il sigillo dell'imballaggio deve essere ispezionato trimestralmente.

Precauzioni di trasporto

• Standard di imballaggio e protezione

Viene utilizzata una struttura di imballaggio protettiva a quattro strati: una borsa in polietilene antistatico interno, uno strato di ammortizzazione a bolle di spessore 10 mm nel mezzo, un guscio esterno in plastica addominali a 5 mm e una scatola di trasporto in legno massiccio. L'imballaggio deve essere chiaramente contrassegnato con un simbolo fragile (tolleranza all'impatto massima 3G), una freccia verso l'alto (limite di inclinazione 15 °) e un'etichetta sensibile alla temperatura (temperatura di accumulo 5-35 ° C).

• Procedure di caricamento e scarico

Sono consentiti i carrelli elevatori, ma la lunghezza della forcella deve essere almeno 2/3 della larghezza del pacchetto. Il sollevamento della gru deve garantire che l'angolo di corda sia maggiore di 60 °. La manipolazione approssimativa come il rotolamento e il lancio è severamente vietata. Lo stacking non deve superare i due strati. Mantenere la stabilità durante il trasporto ed evitare l'improvvisa accelerazione e frenata.

Procedure di ispezione pre-commissionamento

• Ispezione delle ruote della macinazione dell'inventario

Le ruote di macinazione dell'inventario devono sottoporsi a un'ispezione rigorosa prima della messa in servizio: utilizzare un vetro di ingrandimento 10x per ispezionare le crepe superficiali e misurare il diametro esterno fino a ± 0,5 mm. Viene eseguito un test di rubinetto per verificare l'integrità interna, garantendo un suono metallico nitido. Durante il test di bilanciamento statico, il peso non dovrebbe superare il 5G. Il ribilanciamento dinamico è richiesto se il peso supera lo standard.

• Preparazione per l'installazione

Le ruote di macinazione appena usate devono essere autorizzate ad acclimatare la temperatura nell'officina per almeno 48 ore. Dovrebbe essere utilizzato un metodo di riscaldamento a gradiente, con la temperatura che aumenta non più di 5 ° C all'ora. Prima dell'installazione, è necessaria la pulizia ad ultrasuoni con alcool isopropilico per 10 minuti e le superfici non lavorative devono essere rivestite con uno speciale olio anti-russa. Durante l'installazione, la superficie di contatto della flangia deve soddisfare uno standard di pulizia di RA 0,4 μm e la planarità deve essere controllata utilizzando una lente piatta ottica.

Sistema di record di manutenzione

Stabilire un sistema completo di gestione dei record elettronici che registra dati di base come il tempo, il personale e lo stato delle apparecchiature di ciascuna sessione di manutenzione, nonché il numero batch di parti sostituite. Il sistema deve includere le capacità di analisi delle tendenze per generare automaticamente rapporti di avviso precoce per guasti comuni come usura dei cuscinetti, squilibrio della ruota di macinazione e perdite idrauliche. I dati di manutenzione devono essere mantenuti per almeno cinque anni e per componenti critici devono essere stabiliti un record di tracciabilità del ciclo di vita completo.

Aderentemente aderente a queste specifiche di manutenzione e di stoccaggio garantisce condizioni operative ottimali per smerigliatrici senza centro equipaggiate con ruote CBN vetrificate, estendendo il tempo medio tra i guasti a oltre 8000 ore e aumentando la durata della vita del volante del 30-50%. Soprattutto durante la stagione delle piogge o i periodi di significative fluttuazioni della temperatura, è necessario eseguire frequenti test dei parametri ambientali per impedire alle fluttuazioni di umidità e temperatura di influenzare l'accuratezza delle attrezzature. La manutenzione deve essere eseguita da tecnici addestrati professionalmente che utilizzano materiali di consumo e strumenti specificati dalla fabbrica per garantire che la manutenzione di qualità soddisfi i requisiti standard.

7. FAQ sull'applicazione di ruote di macinazione CBN in ceramica nelle macinazione senza centro

• Quali sono i vantaggi delle ruote di macinazione CBN in ceramica nelle macinazione senza centro?

Le ruote di macinazione CBN ceramica (nitruro di boro cubico) offrono vantaggi significativi nella macinazione ad alta precisione in macchine a base di macinazione senza centra a causa della loro alta durezza, elevata stabilità termica e lunga vita. Questi vantaggi includono:

Elevata durezza: la durezza di CBN è seconda solo a Diamond, rendendolo adatto per la lavorazione di materiali ad alta resistenza come acciaio temprato, carburo cementato e ceramica.

Eccellente stabilità termica: il legame ceramico è resistente alle alte temperature, riducendo la deformazione termica e migliorando l'accuratezza della lavorazione.

Eccellente auto-pausa: i cereali abrasivi si sono liberati facilmente dopo la passione, mantenendo la nitidezza e riducendo il rischio di ustioni.

Lunga vita: rispetto alle normali ruote di macinazione del corindone, la loro durata può essere estesa di 5-10 volte, riducendo la frequenza di sostituzione.

• A quali materiali sono adatte a ruote di macinazione CBN vetrificate?

Le ruote di macinazione CBN vetrificate sono utilizzate principalmente per la macinazione di precisione di materiali ad alta resistenza e resistenti ad alto livello, tra cui:

Acciaio temprato (HRC ≥ 50, come acciaio per cuscinetti e acciaio a muffa); Carburo (come strumenti in acciaio di tungsteno); Ceramica e vetro (come ossido di zirconio e carburo di silicio); Leghe ad alta temperatura (come leghe a base di nichel);

Non sono raccomandati per l'uso su materiali morbidi (come alluminio e rame) perché i grani abrasivi CBN possono facilmente incorporare nel metallo morbido, causando l'intasamento delle ruote.

• Come dovrei scegliere la dimensione della grinta, la concentrazione e il legame per le ruote di macinazione CBN vetrificate? Selezione delle dimensioni della grinta:

Macinatura grossolana (RA 0,8-1,6 µm): #80- #120

Rettifica semifina (RA 0,4-0,8 µm): #140- #240

Macinazione fine (RA <0,4 µm): #320 e sopra

Selezione della concentrazione:

Bassa concentrazione (50%-75%): adatto a una lavorazione ad alta precisione e a bassa emergenza

Concentrazione media (100%): efficienza di bilanciamento generale, bilanciamento e durata della vita

Alta concentrazione (150%-200%): adatto alla macinazione pesante, ma con un costo più elevato

Selezione del legante:

Bond vetrificato (VIT): per lo scopo generale, adatto per la maggior parte delle applicazioni di macinazione ad alta precisione

Bond (M) in metallo: adatto per materiali ultra-duri, ma con scarse proprietà di auto-bonifica

Bond di resina (b): adatto ad alta qualità della superficie, ma con scarsa resistenza al calore

• Come vestire correttamente una ruota di macinazione CBN vetrificata? Strumenti di vestizione: penna per saldatura a diamanti o rullo di diamanti

Parametri di vestizione:

Alimentazione della medicazione: 0,002-0,01 mm/corsa

Velocità di vestizione: 0,1-0,3 m/s

Refrigerante: deve essere usato per evitare il surriscaldamento durante la medicazione

Frequenza di vestizione:

Macinatura ruvida: vestiti ogni 4-8 ore

Macinazione fine: vestiti ogni 2-4 ore

• Come prevenire le ustioni del pezzo quando si utilizzano ruote di macinazione CBN vetrificate su una macinazione senza centro?

Le ustioni del pezzo sono generalmente causate da un calore eccessivo di macinazione. È possibile adottare le seguenti misure:

Ridurre la velocità di macinazione: ridurre in modo appropriato la velocità della ruota di macinazione (ad es. Da 80 m a 60 m/s).

Ottimizzazione del refrigerante: utilizzare un refrigerante altamente lubrificante per garantire un'adeguata copertura dell'area di macinazione.

Regolazione dell'alimentazione: ridurre la quantità di ciascun taglio (ad esempio da 0,02 mm a 0,01 mm).

Scegliere la durezza della ruota di macinazione appropriata: una ruota di macinazione troppo dura può facilmente causare ustioni; È possibile utilizzare una ruota di macinazione CBN vetrificata più morbida.

• Quali sono le cause e le soluzioni per i segni di chiacchiere o fuori dal giro sui pezzi?

Possibili cause:

Ruota di macinazione sbilanciata

Ruota guida inarrestabile

Altezza centrale del pezzo errato

Parametri di macinazione impropri (ad es. Velocità di alimentazione eccessiva)

Soluzione:

Riebilancia la ruota di macinazione per ridurre al minimo le vibrazioni.

Vesti la ruota guida per garantire la rotondità.

Regolare l'altezza centrale del pezzo (di solito 0,5-1,5 mm sopra la linea centrale della ruota di macinazione).

Ridurre la velocità di avanzamento e ottimizzare i parametri di macinazione.

• Quali sono le possibili cause e soluzioni per la durata della ruota di macinatura CBN vetrificata corta?

Possibili cause:

Parametri di macinazione impropri (ad es. Velocità di alimentazione eccessiva)

Raffreddamento insufficiente che porta a danni termici alla ruota di macinazione

Selezione impropria delle ruote di macinazione (ad esempio, una concentrazione troppo bassa)

Il materiale del pezzo contiene impurità (ad es. Carburo con un contenuto di cobalto troppo alto)

Misure di miglioramento:

Ottimizza i parametri di macinazione per evitare il sovraccarico.

Garantire un flusso di refrigerante sufficiente (≥20 L/min).

Selezionare una ruota di macinazione CBN con una concentrazione più elevata (ad es. 100% → 150%). Controlla il materiale del pezzo per evitare impurità che possono influire sulla vita della ruota di macinazione.

• Qual è la differenza tra ruote di macinazione della CBN vetrificata e ruote di macinazione corindum convenzionali?

Elementi di confronto	Ruota di macinazione cbn vetrificata	Ruota di macinazione corindum ordinaria (ad es. Corindum bianco)
Durezza	Estremamente alto (secondo solo a Diamond)	Relativamente basso
Materiali applicabili	Materiali ad alta resistenza (acciaio temprato, carburo)	Acciaio ordinario, ghisa
Durata	5-10 volte più a lungo	Relativamente breve, richiede frequenti sostituzioni
Macinare l'efficienza	Alto, adatto per la macinazione di precisione	Relativamente basso, adatto per la macinazione grossolana
Cost	Efficace, ma eccellente efficacia complessiva	Relativamente basso, ma richiede frequenti sostituzioni

• Come dovrebbero essere conservate e mantenute le ruote di macinazione CBN vetrificate?

Ambiente di stoccaggio: mantenere la ruota asciutta e priva di vibrazioni, evitando temperature estreme alte o basse.

Ispezione da preinstallazione: assicurarsi che la ruota sia priva di crepe e che il foro interno corrisponda alla flangia.

Pulizia post-uso: utilizzare aria compressa o un agente di pulizia specializzato per rimuovere i detriti di macinazione e prevenire l'intasamento.

• Applicazioni tipiche di ruote di macinazione CBN vetrificate su macchine per macinazione senza centro

Macinatura a rulli del cuscinetto: alta precisione e consistenza, con RA fino a 0,2 µm.

Struttura per utensili in carburo: prolungare la durata dello strumento e ridurre il rischio di ustioni.

Parti automobilistiche (ad es. Alberi a camme): macinazione ad alta efficienza per migliorare l'efficienza della produzione.

8. 10 Considerazioni chiave per l'utilizzo di ruote di macinazione CBN in ceramica nelle macinazione senza centro

Selezione dei parametri della ruota di macinazione appropriati

Dimensione della grinta: scegli #80- #120 per macinazione grossolana e #240- #400 per la macinazione fine.

Concentrazione: generalmente scegli il 75%-100%, aumentando al 150%per una forte macinazione.

Bond: il legame vetrificato (VIT) è adatto per la maggior parte delle applicazioni di macinazione ad alta precisione.

Selezione errata: una grinta troppo fine può aumentare le forze di macinazione, mentre una concentrazione troppo alta può aumentare i costi.

2. Garantire l'equilibrio dinamico della ruota di macinazione

Il bilanciamento dinamico è essenziale prima dell'installazione per impedire alle vibrazioni di influire sulla qualità della superficie del pezzo (aumento dei valori di RA).

Ispezionare regolarmente, specialmente durante la macinazione ad alta velocità (velocità lineari ≥ 60 m/s).

Impatto: lo squilibrio può causare segni di chiacchiere e rotondità fuori tolleranza.

3. Vestire correttamente la ruota di macinazione

Strumenti di saldatura: penna o rullo di vestie diamantato.

Parametri di medicazione: alimentare 0,002-0,01 mm/corsa, velocità di medicazione 0,1-0,3 m/s.

Raffreddamento: refrigerante spruzzato durante la vestizione per evitare danni da calore.

Errori di funzionamento: una medicazione eccessiva o una velocità eccessiva accelerano l'usura della ruota di macinazione.

4. Ottimizza i parametri di macinazione

Speed ​​lineare: consigliato per le ruote di macinazione CBN vetrificata è di 50-80 m/s (regolare a seconda del materiale).

Velocità di avanzamento: 0,005-0,02 mm per macinazione fine e più elevato per la macinazione grossolana.

Velocità del pezzo: abbinare la velocità della ruota guida per evitare lo slittamento e la deformazione.

Problemi tipici: un alimentazione eccessiva può facilmente causare ustioni, mentre una velocità troppo bassa può portare a scarsa efficienza.

5. Controlla rigorosamente l'uso del refrigerante

Portata: ≥20L/min per garantire la copertura dell'intera area di macinazione. Filtrazione: utilizzare un sistema di filtrazione ad alta precisione (ad es. 5μm o meno) per evitare che i detriti di macinazione intasano la ruota di macinazione.

Tipo: scegli un refrigerante altamente lubrificante (ad es. Estere sintetico).

Conseguenze di un raffreddamento insufficiente: bruciature del pezzo e rottura termica della ruota di macinazione.

6. Regola l'altezza centrale del pezzo

Valore consigliato: il centro del pezzo deve essere 0,5-1,5 mm sopra il centro della ruota di macinazione (regolare in base al diametro).

Impatto: un'altezza troppo bassa può portare al barilotto; Un'altezza troppo alta può causare il runout.

Metodo di test: misurare la rotondità dopo una macinatura di prova e perfezionare la posizione ottimale.

7. Evita di macinare materiali morbidi

Materiali applicabili: acciaio temprato, carburo, ceramica, ecc. (HRC ≥ 50).

Materiali proibiti: metalli morbidi come alluminio e rame possono facilmente causare l'intasamento della ruota.

Alternativa: per materiali morbidi, utilizzare ruote di macinazione corindum o diamante.

8. Ispezionare regolarmente la ruota guida e la piastra di supporto

Rundamento della ruota guida: fuori dal giro può comportare deviazioni di rotondità del pezzo e richiede un arrotondamento regolare. L'usura della piastra di supporto: l'usura richiede la sostituzione, altrimenti verrà influenzato la visione del pezzo.

Ciclo di manutenzione: controllare la ruota guida ogni 8 ore.

9. Controllare l'indennità di macinazione

Macinatura ruvida: indennità per lato 0,1-0,3 mm.

Macinatura fine: indennità per lato ≤ 0,05 mm.

Rischio di indennità eccessiva: aumento della forza di macinazione e durata della ruota di macinazione ridotta.

10. Precauzioni standardizzate di funzionamento e sicurezza

Standard operativi:

Non spingere il pezzo direttamente a mano; Usa un spintore dedicato.

Conferma che il coperchio protettivo è chiuso prima di iniziare la macchina.

Gestione anormale: fermare immediatamente la macchina e ispezionare qualsiasi rumore o vibrazione insoliti.

Sicurezza Rossa Linea: superamento del limite di velocità lineare della ruota di macinazione può causare un rischio di esplosione!
