La vita passata e presente della smerigliatrice senza centro

L'origine della smerigliatrice senza centro

L'origine della smerigliatrice senza centro può essere fatta risalire all'inizio del XX secolo. A quel tempo, le automobili si svilupparono rapidamente e più di 20 aziende automobilistiche come Mercedes-Benz, Ford e General Motors furono istituiti uno dopo l'altro. La forma organizzativa di produzione automobilistica ha inserito la produzione di standardizzazione e della catena di montaggio. La smerigliatrice senza centro è nata sotto la richiesta dell'industria automobilistica per un elevato volume di parti di precisione.

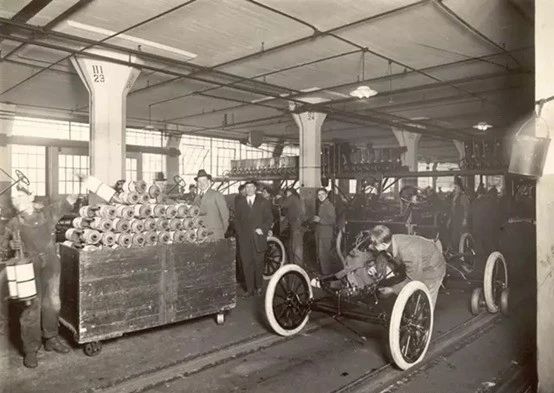

Workshop di produzione automobilistica all'inizio del XX secolo

Nel 1921, la Cincinnati Milling Machine Company accettò un ordine di smerigliatrice dalla Ford Motor Company, produceva dieci smerigliatrici senza centro e li consegnò a Ford il 17 febbraio 1922.

La smerigliatrice senza centro di Cincinnati consegnata a Ford

Con la nascita della smerigliatrice senza centro, l'accuratezza dimensionale e la rotondità delle parti sono state direttamente aumentate di un quarto e il tempo di produzione è sceso a un decimo dell'originale. Questa tecnologia di macinazione centrifuga non solo consente la produzione di massa, ma consente anche la produzione di parti intercambiabili.

Sviluppo di macchine per macinazione senza centro nel nostro paese

Nel mio paese, le smerigliatrici senza centro sono iniziate in ritardo, ma si sono sviluppate relativamente rapidamente e hanno sperimentato tre fasi principali: produzione di imitazione, auto-disegni e design moderno.

1. Fase di produzione di imitazione

1954-1960 fu la fase di imitazione. Nel 1954, la fabbrica di macchine utensili Wuxi imitava la normale smerigliatrice senza centro M2075. Nel 1957, l'ampia smerigliatrice senza centro di sabbia M1075K fu imitata.

Smericio senza centro del mio paese (fonte di foto: sito ufficiale di fabbrica di macchine utensili WUXI)

2. Fase di autodifesa-Sviluppo di auto-sviluppo della smerigliatrice senza centro del mio paese M1025

Nell'ottobre del 1956, la Wuxi Machine Tool Tool iniziò a progettare la smerigliatrice M1025 sotto la guida degli esperti sovietici. Attraverso gli sforzi congiunti di tecnici e vecchi lavoratori, sono state superate varie difficoltà tecniche. Nel marzo del 1958, il nuovo prodotto fu assemblato e la valutazione fu approvata.

Questa è la smerigliatrice progettata dalla fabbrica di macchine utensili WUXI ed è anche la smerigliatrice senza centro auto-sviluppata nel mio paese. Il successo dello sviluppo di questa smerigliatrice senza centro ha accumulato molta esperienza preziosa per la successiva ricerca e sviluppo della nostra smerigliatrice senza centro.

Dal 1961 al 1970, la fabbrica di macchine per macchine per macchine per macchine per la lavorazione delle valvole a gas di lavorazione, i perni a sfera, gli alberi a croce, i tubi in acciaio, gli alberi del motore, ecc. Sono state progettate in Cina. Questi segnano la maturità degli auto-progetti di smerigliatrici senza centro nel nostro paese. Durante questo periodo, la fabbrica di macchine utensili Wuxi, la fabbrica di macchine utensili XIANFENG, la fabbrica di macchine utensili Benxi, Changchun Machine Tool e altri produttori hanno successivamente prodotto una serie di ordinarie macchine per macinazione senza centra.

3. Modern Design Stage

Con lo sviluppo della scienza e della tecnologia, sin dai primi anni '80, le smerigliatrici senza centro sono entrate nella moderna fase di progettazione. Il mio paese non solo ha sviluppato una nuova generazione di smerigliatrici ad alta precisione e smerigliatrici senza centro ad alta velocità, ma ha anche applicato un design modulare, design statico e dinamico ad elementi finiti, progettazione di progettazione e ottimizzazione assistita da computer alla progettazione di smerigliatrici senza centro.

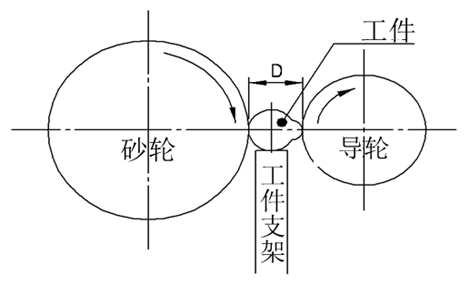

Principio di lavoro e metodo di smerigliatrice senza centro. Come suggerisce il nome, la smerigliatrice senza centro è un tipo di smerigliatrice che non è necessario bloccare il centro del pezzo per macinare. È composto principalmente da tre meccanismi: ruota di macinazione, ruota guida (ruota di regolazione) e staffa del pezzo (pallet). La funzione della ruota di macinazione è rimuovere la superficie dalla macinazione e generare il grado di luce desiderato; La funzione della ruota guida è di controllare la velocità di rotazione della macinazione; La staffa del pezzo viene utilizzata per supportare la macinazione durante la macinazione.

Secondo il metodo di alimentazione del pezzo, ci sono tre metodi di macinazione senza centro:

Metodo di alimentazione incrociata: adatto alla macinatura di pezzi di lavoro multi-diametro o di forma speciale. Metodo alimentare: ha un'elevata efficienza di produzione per i rulli di ago, i rulli cilindrici e i rulli affusolati. Metodo di alimentazione tangenziale: capacità di macinare un pezzo di lavoro a forma speciale, come un rullo sferico.

Vantaggi e svantaggi di macinazione senza centro e rettifica cilindrica

Sappiamo che tra tutte le smerigliatrici, le maintrini cilindriche sono le macchine utensili ampiamente utilizzate e possono elaborare varie superfici esterne coniche cilindriche e smerigliatrici della superficie dell'estremità della spalla. Quindi, durante l'elaborazione di un pezzo, dovremmo scegliere una macinatura senza centra o una macinatura cilindrica? Ciò richiede la comprensione delle loro caratteristiche, vantaggi e svantaggi.

Abbiamo appena introdotto il principio di lavoro della smerigliatrice senza centro e le seguenti sono le sue caratteristiche.

1. Elaborazione continua, non è necessario ritirare lo strumento, breve tempo per i pezzi di serraggio e l'alta produttività.

2. Il meccanismo di posizionamento della ruota della staffa e della guida ha una migliore rigidità di supporto rispetto alle normali smerigliatrici cilindriche e al meccanismo del telaio centrale, e può essere più grande nel taglio del volume, il che è favorevole alla lavorazione di pezzi snelli dell'albero, rendendo facile ottenere macinazione ad alta velocità e forte macinatura.

3. Il pezzo della smerigliatrice cilindrica esterna senza centro è posizionato sul meccanismo di posizionamento dalla smerigliatrice cilindrica esterna. La quantità di macinazione è l'indennità nel diametro del pezzo. Pertanto, l'usura della ruota di macinazione, la compensazione del meccanismo di alimentazione e l'errore di accuratezza del posizionamento ripetuti del meccanismo di taglio sul diametro e l'accuratezza dimensionale della parte è solo la metà di quella della normale smerigliatrice cilindrica esterna. Non è necessario perforare un foro centrale ed è facile ottenere caricamento e scarico automatici.

4. L'ampia smerigliatrice senza centralla passa attraverso il meccanismo, che può aumentare ogni volta l'indennità di elaborazione. Quando si tagliano la macinazione, le superfici complesse possono essere macinate in sequenza o ruote di macinazione multipla, che ha un'alta produttività e una vasta gamma di applicazioni.

Rispetto alle smerigliatrici cilindriche esterne senza centro, le seguenti caratteristiche sono:

1. In termini di efficienza di macinazione, la macinazione cilindrica è molto peggio della macinazione senza centro, quindi il costo di produzione è relativamente elevato.

2. Tuttavia, rispetto alla macinazione centrifuga, anche i vantaggi della macinazione cilindrica esterna sono molto evidenti. L'errore cilindrico generato durante l'elaborazione del tornio nella parte anteriore del nucleo a rullo può essere corretto; In secondo luogo, l'albero del gradino può essere macinato; Se si tratta di una smerigliatrice cilindrica esterna CNC, può anche essere macinata in superfici medi e alte o ad arco.

3. In termini di precisione cilindrica complessiva, la macinazione cilindrica è generalmente migliore della macinazione centrifuga.

Asta della valvola del motore diesel di elaborazione della smerigliatrice senza centra

Dopo aver introdotto i vantaggi e gli svantaggi della macinazione senza centro e della macinazione cilindrica, diamo un'occhiata a un caso pratico di applicazione.

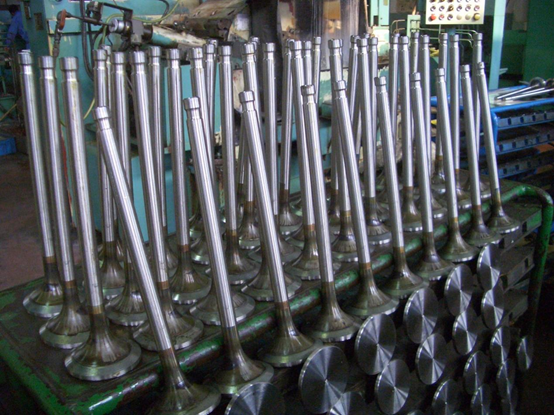

Valvola del motore diesel locomotivo

Le valvole sono una parte importante del funzionamento dei motori diesel. Negli anni '70 e nella metà degli anni '80, la società ha adottato il tradizionale processo di macinazione cilindrica (entrambi i metodi di posizionamento finale), ma poiché il rapporto lunghezza / diametro della valvola è maggiore di 10 (vedere la figura seguente).

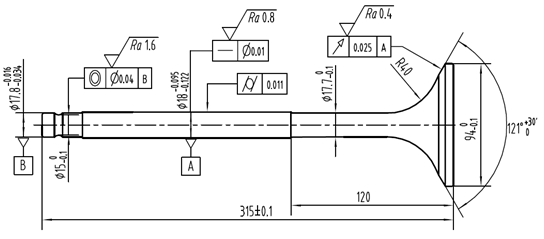

Valvola del motore diesel locomotiva DF11

Il tradizionale metodo di macinazione cilindrica riduce notevolmente la rigidità del sistema di processo di macinazione. Allo stesso tempo, c'è generalmente irregolare nelle dimensioni dell'asta della valvola dopo la macinazione, in particolare i problemi dei difetti di batteria nell'asta e la bassa efficienza di elaborazione non sono stati ben risolti.

A metà degli anni '80, la società ha introdotto le macinazione giapponesi senza centro. La via generale della tecnologia di elaborazione della valvola è stata riprogettata attorno all'asta mediante metodo di macinazione senza centro (metodo di macinazione). Nel successivo processo di elaborazione, il vantaggio del processo di macinazione senza centro dell'asta della valvola è stato chiaramente riflesso, manifestato principalmente in: coerenza di tolleranza dimensionale di buona dimensione (entro 0,02 mm), una buona uniformità della rugosità superficiale (qualsiasi rugosità superficiale della parte dell'asta è all'interno di RA0.35) e la macinatura senza centro può raggiungere le requisiti di tolleranza ad alta forma e posizione.

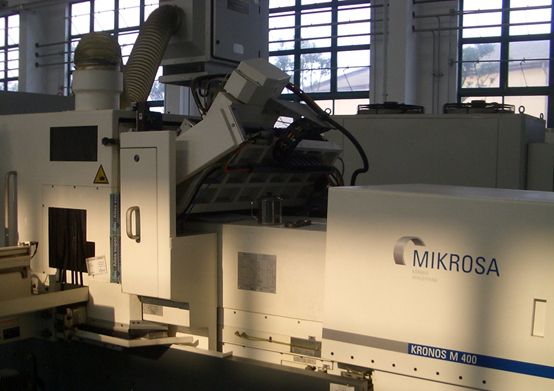

La società ha appreso da decenni di esperienza nelle valvole di produzione di massa che la parte dell'asta della valvola adotta la macinazione senza centro è il metodo di elaborazione batch efficiente e conveniente. Con il continuo sviluppo del mercato dei prodotti della valvola, le due linee di produzione delle valvole dell'azienda hanno attualmente più macchine a base di macinazione senza centra (Microsa, Giappone e Guangyang, Giappone) per la parte dell'asta della valvola di macinazione senza centro. Le specifiche di elaborazione delle attrezzature possono intraprendere vari tipi di valvole marine del motore diesel a media velocità e possono aiutare i clienti nella ricerca e nello sviluppo di valvole a motore diesel ad alto costo.

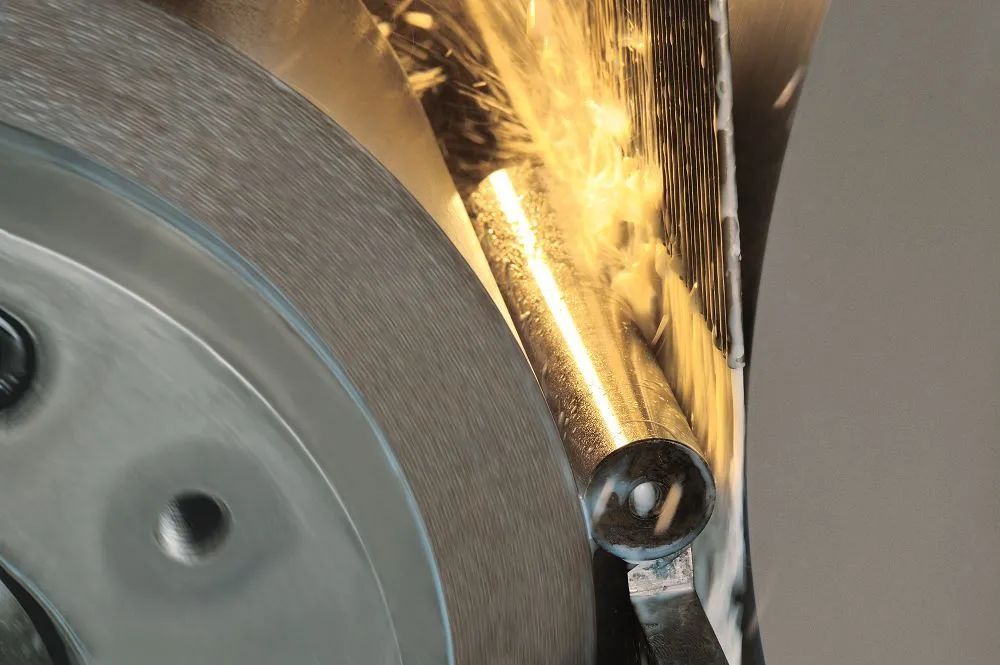

smerigliatrice senza centro

riepilogo

La macinazione senza centro è un metodo di lavorazione di precisione ad alta produzione efficiente negli attuali metodi di elaborazione meccanica. Questo metodo di macinazione può consentire al pezzo di ottenere una buona qualità di elaborazione superficiale, un'elevata precisione di elaborazione e un'elevata efficienza di elaborazione. È ampiamente utilizzato nell'elaborazione di pin, aste sottili e tubi con diametri lunghi ed è ampiamente utilizzato nel campo della produzione di cuscinetti.

Negli ultimi anni, le fabbriche di macchine utensili del mio paese che producono smerigliatrici senza centro hanno tenuto il passo con lo sviluppo dei tempi e si sono sforzati di migliorare le prestazioni delle smerigliatrici senza centro. Sebbene vi sia ancora un certo divario con le smerigliatrici straniere senza centra senza centra nell'applicazione di nuovi materiali e la ricerca e lo sviluppo di nuove tecnologie, i produttori di smerigliatrici senza centro del mio paese si trovano ad affrontare difficoltà e si sforzano di superare le difficoltà tecniche, il che ha portato alla tecnologia di smerigliatrice senza centro del mio paese che si sviluppa verso l'alta velocità, ad alta efficienza, protezione ambientale.
